Kartiojännityskäämitys: Miksi jatkuva jännitys on väärä strategia suurille kaapelikeloille

Yksi sitkeimmistä väärinkäsityksistä kaapelin käämityskäytännössä on, että jatkuvan jännityksen asetusarvon ylläpitäminen koko kelan koko rakenteen ajan tuottaa parhaan kelan laadun. Todellisuudessa jatkuva jännitys käämitys a Moottoroitu lankakaapelin vastaanottokone tuottaa mekaanisesti epävakaita keloja halkaisijaltaan suuriin rakenteisiin, koska sisempiin kerroksiin - kelan alkuun, kun kelaussäde on pieni - kohdistuu puristuskuormitus jokaisesta niiden päälle kierretystä kerroksesta. Kun kela rakentuu ulospäin, kumulatiivinen säteittäinen paine sisimpiin kerroksiin kasvaa asteittain ylittäen lopulta kaapelin vaipan puristusmyötörajan ja aiheuttaen eristeen pysyviä muodonmuutoksia kerrosten rajapinnoissa. Muodonmuutos ei ole näkyvissä ulkoisesti, mutta aiheuttaa kohonneita kapasitanssilukemia ja mahdollisia dielektrisiä heikkouksia vaikuttavissa kohdissa.

Kartiojännityskäämi korjaa tämän vähentämällä tarkoituksellisesti käämin kireyttä puolan halkaisijan kasvaessa. Jännitys millä tahansa käämin halkaisijalla asetetaan prosenttiosuutena aloitusjännityksestä kartiomaisen profiilin – lineaarisen tai kaarevan – mukaan, joka pitää säteittäisen paineen sisäkerroksissa hyväksyttävissä rajoissa koko rakenteen ajan. Tyypillinen PVC-eristeisen voimakaapelin kartiosuhde on 60–75 %, mikä tarkoittaa, että rullan täyden ulkohalkaisijan jännitys on 60–75 % sydämeen kohdistuvasta jännityksestä. Tarkka kartioprofiili määräytyy kaapelin vaipan moduulin, puolan geometrian ja suurimman hyväksyttävän sisäkerroksen puristusjännityksen perusteella – parametrit, jotka vaativat teknistä laskelmaa tuotantokelojen empiirisen kokeilun ja virheen sijaan.

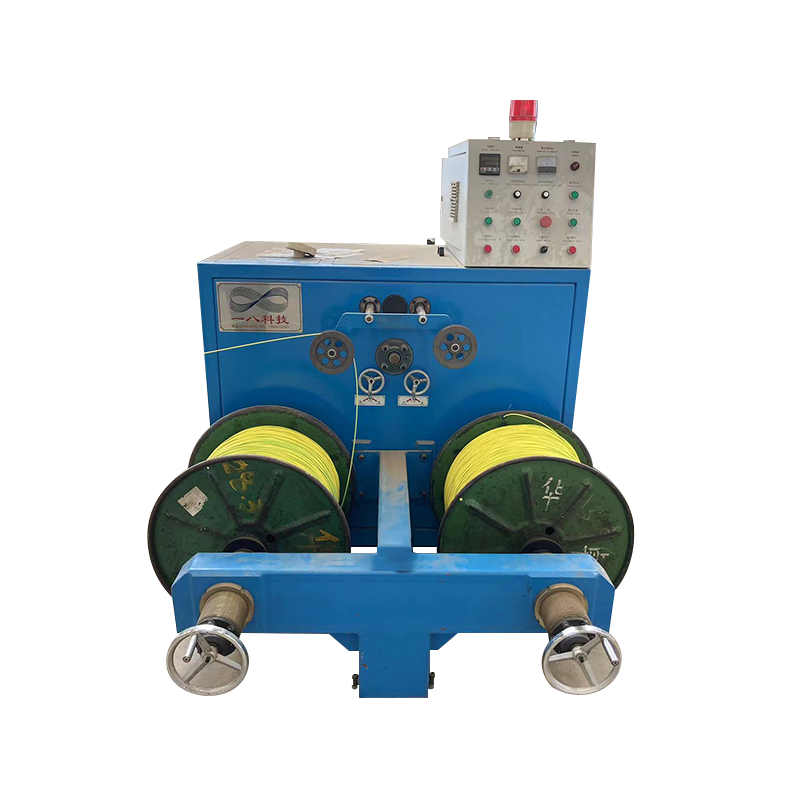

Kartion kireyden toteuttaminen an Automaattinen kaapelinottokone edellyttää, että ohjausjärjestelmä seuraa käämityksen halkaisijaa jatkuvasti ja soveltaa vastaavaa jännityksen asetusarvoa reaaliajassa. Käämityksen halkaisija voidaan johtaa liikenopeuden suhteesta puolan pyörimisnopeuteen – laskelma on saatavilla useimmissa nykyaikaisissa servokäyttöalustoissa ilman lisäantureita. Shanghai Yessjet Precise Machinery Co., Ltd. konfiguroi kartiojännitysprofiilit osaksi tuotereseptijärjestelmää moottoroitujen kaapelien vastaanottokonevalikoimassaan, jolloin käyttäjät voivat tallentaa ja palauttaa oikeat kartioparametrit kullekin kaapelispesifikaatiolle ilman manuaalista uudelleenlaskentaa koneessa tuotteen vaihdon aikana.

Poikkivälin laskenta ja sen vaikutus kelakerroksen vakauteen

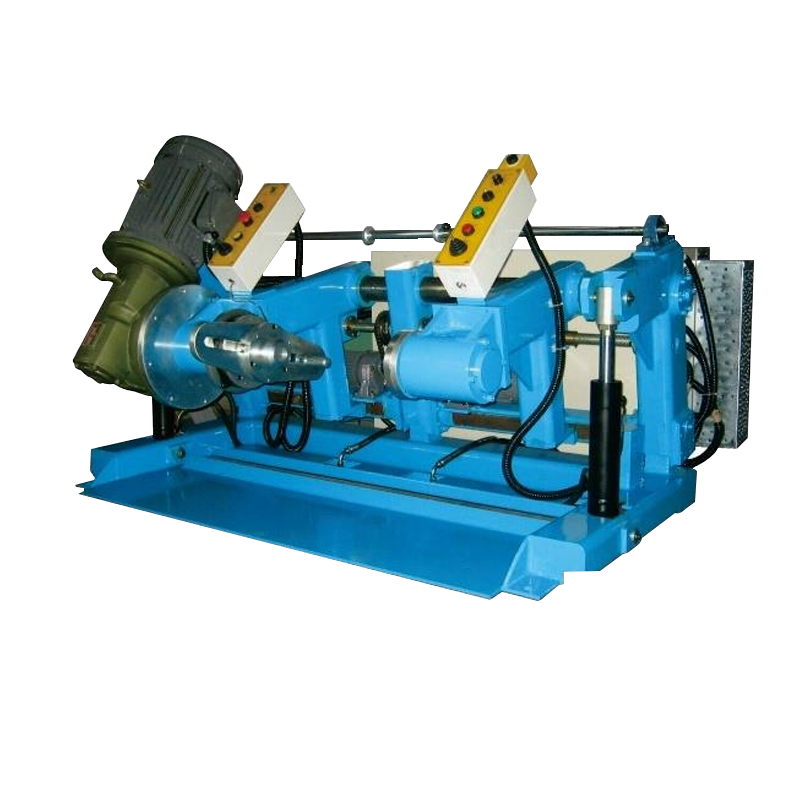

Poikittaisväli – sivuttainen etäisyys, jonka kaapeli etenee kelauskelan kierrosta kohti – on parametri, joka määrittää, kuinka tiiviisti kaapeli on pakattu puolan laipan leveydeltä ja ovatko kerrosten rajapinnat geometrisesti stabiileja. Väärä poikittaisliike tuottaa toisen kahdesta vikatilasta: liian tiukka nousu luo päällekkäisiä kerroksia, joissa vierekkäiset kaapelit kiertyvät toisiinsa käämityksen jännityksen alaisena, aiheuttaen vaipan pintavaurioita ja epäsäännöllisen kerroksen korkeuden, mikä tekee seuraavista kerroksista epävakaita; Liian leveä jako luo vierekkäisten kierrosten väliin rakoja, jotka mahdollistavat ylempien kerrosten putoamisen ja ylittämisen alempien kierrosten yli rullausprosessin aikana, mikä tuottaa tyypillisen "ristittyneen kerroksen" vian, joka tekee kelasta käyttökelvottoman automaattisissa maksulaitteissa.

Teoreettisesti oikea nousu yksikerroksiselle tuulelle on yhtä suuri kuin kaapelin ulkohalkaisija plus 1–3 %:n välys, jotta OD vaihtelu kelan pituudessa. Käytännössä välilaskennassa käytettävän nimellisen OD:n tulisi olla OD:n maksimimäärittelyraja nimellisarvon sijaan, koska nimellis-OD:lla laskettu nousu aiheuttaa päällekkäisyyttä kaapelissa, joka kulkee ylemmällä OD-toleranssilla. Kaapeleille, joiden OD-toleranssit ovat leveämpiä kuin ±3 %, suurimmasta OD-arvosta laskettu kiinteä jako tuottaa näkyviä aukkoja kaapeliin, joka kulkee nimellis- tai pienimmällä OD:lla – näissä tapauksissa suljetun silmukan jakovälin säätöjärjestelmä, joka lukee kaapelin todellisen OD:n lasermittarista ja päivittää poikittaisvälin reaaliajassa, tarjoaa erinomaisen kerroslaadun koko tuotannon OD-alueella.

Siirrä nousun määritys kaapelityypin mukaan

Monikerroksisen käämityksen tapauksessa nousulaskelman on otettava huomioon myös kerrosten välinen poikkikulma - kulma, jossa jokainen peräkkäinen kerros muuttaa poikittaissuuntaa laipassa. Liian jyrkkä risteyskulma saa kaapelin kaivautumaan edelliseen kerrokseen kääntökohdassa sen sijaan, että se ajaisi sen yli pehmeästi, jolloin laippaan muodostuu kohotettu reunapalle, joka kasvaa asteittain jokaisen kerroksen myötä ja estää lopulta kaapelia asettumasta kunnolla koko kelan leveydelle. Jakokulman ohjaaminen edellyttää liikehidastuksen ja suunnanvaihtoprofiilin säätämistä laipan liikeradan päässä, mikä on taajuusmuuttajan parametriasetus, joka eroaa vakaan tilan poikkivälistä ja joka on konfiguroitava erikseen kullekin kaapelin ulkopinta-alueelle.

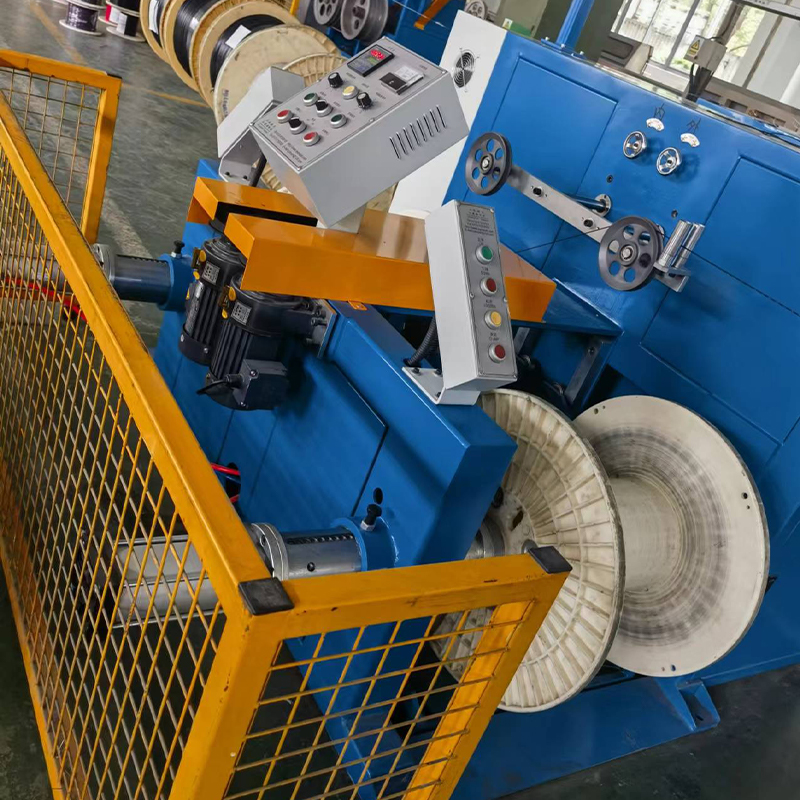

Kelan vaihtojärjestys automaattisissa kaapelinottokoneissa: romun pituuden minimoiminen

Kelan vaihtotapahtuma automaattisessa kaapelinottokoneessa on siirtymä, joka määrittää suorimmin kuinka paljon käyttökelpoista kaapelin pituutta menetetään kelan vaihtojaksoa kohden. Muutosjakson aikana – siitä hetkestä, kun täysi kela ilmoittaa valmistumisesta siihen hetkeen, kun uusi kela saavuttaa tasatilan käämijännityksen – ylävirran ekstruusiolinja jatkaa kaapelin tuottamista, joka joko kerääntyy akkupuskuriin tai vaatii siiman vähentämään nopeutta. Akun purkamisen ja linjan nopeuden muutoksen aikana tuotettu kaapeli on usein seinämän paksuuden tai johtimen sijainnin suhteen poikkeavaa nopeuden vaihtelusta johtuen, ja tämä pituus on romutettava tai alennettava. Tämän romun pituuden minimoiminen edellyttää kolmen toisistaan ​​riippuvan muuttujan optimointia: varaajan kapasiteetti, kelan vaihtojakson aika ja ohjauskättelysarja vastaanottokoneen ja linjan pää-PLC:n välillä.

Automaattisen kaapelinottokoneen kelan vaihtojakson aika koostuu useista peräkkäisistä vaiheista, joista jokainen vaikuttaa vaihdon kokonaiskestoon. Kunkin vaiheen aikabudjetin ymmärtäminen tunnistaa, missä suunnitteluinvestoinnit automaatioon tai mekaanisen suunnittelun parantamiseen vähentävät eniten syklin kokonaisaikaa ja siihen liittyvää romun pituutta.

• Täysi kelan tunnistus ja signaalin siirto: Mittarin laskuri saavuttaa tavoitepituuden, laukaisee muutossekvenssin ja ilmoittaa akun purkamisen aloittamisesta – tämän vaiheen pitäisi kestää alle 200 millisekuntia nykyaikaisessa PLC-ohjatussa järjestelmässä; relelogiikkajärjestelmät tuovat usein 1–3 sekunnin viiveitä, jotka kuluttavat akun kapasiteettia ennen kuin mekaaninen sekvenssi edes alkaa
• Kaapelin leikkaus ja pään kiinnitys: Lentävä leikkuri tai kiinteä leikkuri toimii, katkaisee kaapelin ja pyrstö on kiinnitetty täyteen kelaan – kokonaiskesto tyypillisesti 1–3 sekuntia automatisoiduissa järjestelmissä; Manuaalinen hännänsidonta pidentää tämän 15–30 sekuntiin ja vaatii siiman pysähtymisen kokonaan
• Täysi puolan poisto ja tyhjän puolan asettaminen: Kelakelkka tai torni pyörii tai indeksoi tuodakseen tyhjän kelan kelausasentoon – tornityyliset kelakoneet suorittavat tämän vaiheen 3–6 sekunnissa; trukkien vaihtoa vaativat yksiasentoiset koneet vievät 2–8 minuuttia tilan sijoittelusta ja laitteiden saatavuudesta riippuen
• Johdon kiinnitys ja alkukäämityskiihtyvyys: Kaapelijohdin on kiinnitetty uuteen kelan ytimeen, ja kelauskoneisto kiihtyy siiman nopeuteen - servokäyttöiset ottokoneet voivat suorittaa tämän kiihtyvyyden 2–4 sekunnissa; vanhemmissa tasavirtakäyttöjärjestelmissä voi kestää 8–15 sekuntia saavuttaa vakaa käämijännitys

Kelan vaihtoa kohden syntynyt romun kokonaispituus on tulo siiman nopeudesta ja kaikkien niiden vaiheiden summasta, joiden aikana akku purkautuu ja otto ei vielä käämi tasatilan jännityksellä. Kun linjanopeus on 200 m/min, 30 sekunnin kokonaisvaihtoaika tuottaa 100 metriä mahdollisesti määritysten vastaista kaapelia vaihtotapahtumaa kohden – merkittävä materiaalikustannus linjalla, jossa on useita kelan vaihtoja vuorossa. Vaihtoajan lyhentäminen 8 sekuntiin tornin oton ja servokiihtyvyyden ansiosta pienentää tämän noin 27 metriin, mikä vähentää vaihtokohtaista romua 73 %, mikä vaikuttaa suoraan tuotannon tuottoon ja materiaalikustannuksiin tuotettua kaapelikilometriä kohden.

Jännityspalautteen arkkitehtuuri: tanssijapohjainen vs. kuormitussoluihin perustuva ohjaus

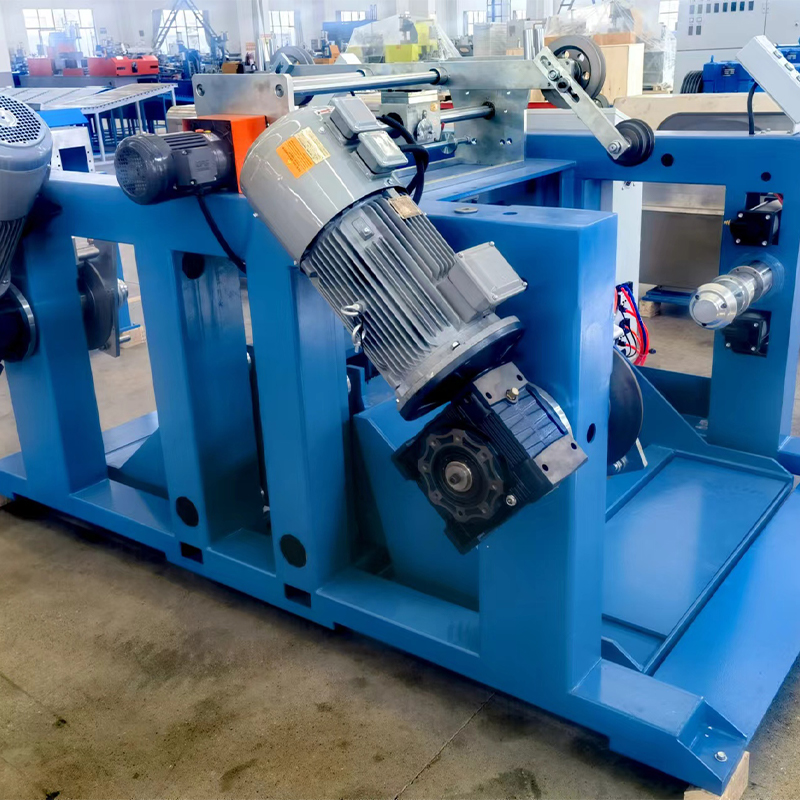

Moottoroidut johdinkaapelin vastaanottokoneet käyttävät toista kahdesta ensisijaisesta jännityksen mittausarkkitehtuurista palautesignaalin tuottamiseen käämin kireyden säätösilmukalle: tanssijarullan asennon palaute tai suora punnituskennon jännityksen mittaus. Jokaisella arkkitehtuurilla on erilliset vasteominaisuudet, kalibrointivaatimukset ja vikatilat, jotka tekevät jommankumman sopivamman kaapelin tyypistä, linjan nopeudesta ja sovelluksen jännityksen vakausvaatimuksista riippuen. Peruserojen ymmärtäminen antaa insinöörille mahdollisuuden määrittää oikean järjestelmän uusille asennuksille ja diagnosoida olemassa olevien järjestelmien ohjaussuorituskykyongelmat ilman, että ohjaimen uudelleenviritys on ensimmäinen vastaus.

Tanssijapohjaisessa jännityksensäädössä käytetään jousikuormitetun tai pneumaattisesti kuormitetun rullan asentoa kaapelin reitillä epäsuorana jännityksen mittana – tanssijan siirtymä on verrannollinen jännitysvoimaan, kun tanssijan massa ja jousi- tai pneumaattinen esijännitysvoima tunnetaan. Tärkein etu on mekaaninen yksinkertaisuus ja luontainen akkumulaatiokyky: tanssijarullan liike tarjoaa puskurin, joka vaimentaa nopeustransientteja ilman, että ohjaussilmukan tarvitsee reagoida välittömästi. Rajoituksena on, että tanssijan asento on epäsuora jännitysmittaus – se mittaa voimaa tanssijan kosketuspisteessä, joka voi poiketa jännityksestä käämityskohdassa tanssijan ja puolan välisen kaapeliradan kitkan vuoksi, erityisesti suurihalkaisijaisissa kaapeleissa, joissa on suuri taivutusjäykkyys ja jotka aiheuttavat merkittävää kosketuskitkaa ohjausrullia ja silmukoita vastaan.

Kuormituskennon kireyden mittaus asettaa venymämittarin voimaanturin suoraan kaapelin reitille – joko instrumentoiduksi ohjausrullaksi tai reaktiovoima-anturiksi kiinteään ohjaustappiin – ja antaa suoran sähköisen signaalin, joka on verrannollinen kaapelin kireyteen mittauspisteessä. Kuormituskennojärjestelmät eliminoivat tanssijajärjestelmien kitkan aiheuttaman mittausvirheen ja tarjoavat suuremman kaistanleveyden jännityssignaalin, joka sopii paremmin nopeisiin käämityssovelluksiin, joissa nopeat jännitystransientit on havaittava ja korjattava yksittäisten käämityskierrosten aikana. Kompromissi on, että punnituskennoissa ei ole puskurointikykyä – säätösilmukan on reagoitava jokaiseen jännitystransienttiin, mikä vaatii suurempaa ohjauskaistanleveyttä ja huolellisempaa PID-säätöä värähtelyjen välttämiseksi. Kuormituskennojärjestelmät vaativat myös säännöllistä kalibrointia mittaustarkkuuden ylläpitämiseksi, koska venymämittarin nollapoikkeama ajautuu lämpötilan ja mekaanisen väsymisen myötä ajan myötä.

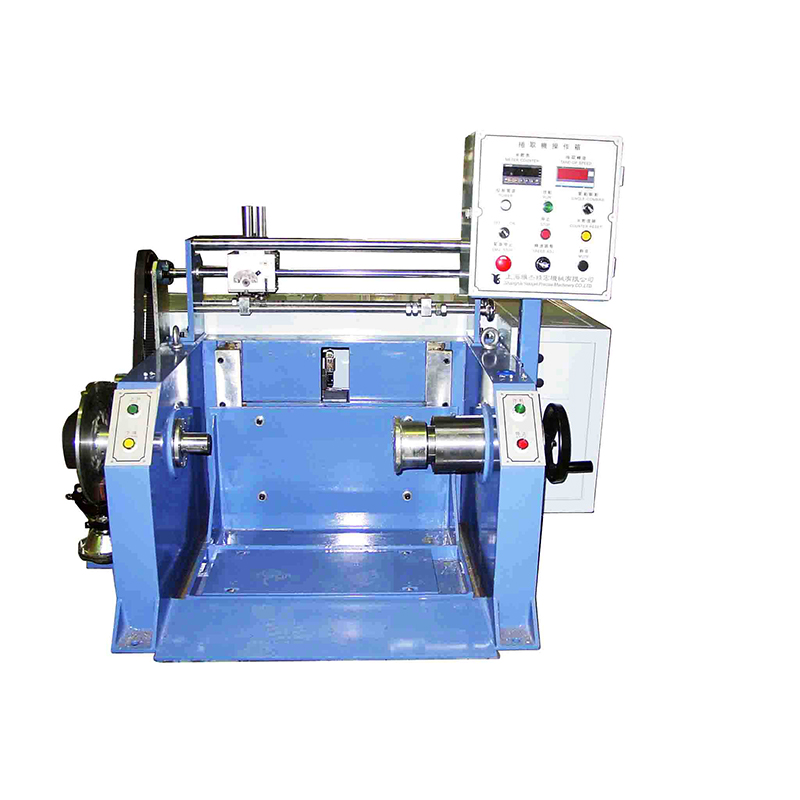

Kelauskelan mekaaninen yhteensopivuus: Akseliliitäntästandardit ja kuormitusarvot

Usein huomiotta jätetty käämin laatuongelmien lähde moottoroiduissa lankakaapelin vastaanottokoneissa on mekaaninen yhteensopimattomuus kelauskelojen ja vastaanottokoneen akseliliitännän välillä. Kaapelivalmistajat keräävät tyypillisesti sekavaraston keloja useilta toimittajilta käyttövuosien aikana, ja reiän halkaisijassa, kiilaurageometriassa ja laipan samankeskisyydessä on pieniä mittavaihteluita, jotka aiheuttavat ongelmia vastaanottokoneissa, joissa on tiukat akselitoleranssit. Kela, jonka reiän halkaisija on 0,3 mm suurempi kuin akselin nimellisarvo, luo välyssovituksen, joka mahdollistaa puolan pyörimisen epäkeskisesti käämijännityksen alaisena – epäkeskisyys synnyttää kerran kierrosta kohti jännitysaaltoilua, jota ohjausjärjestelmä ei voi tukahduttaa, koska se on mekaanisesti indusoitu eikä prosessin aiheuttama.

Asiaankuuluvat puolan mekaaniset parametrit, jotka on varmistettava yhteensopivuuden varmistamiseksi moottoroidun kaapelinottokoneen kanssa, sisältävät reiän halkaisijan ja toleranssin, kiilauran leveyden ja syvyys, laipan ulostulon tiedot ja puolan nimellispainokapasiteetin kaapelin enimmäistäyttötasolla. Kelan painokapasiteetti on erityisen tärkeä automaattisissa kaapelinottokoneissa, joissa on suuri poikittaisvoimakyky – kelan koko liikeleveydelle kohdistettu käämitysjännitys synnyttää merkittävän taivutusmomentin puolan akselin laakereihin, ja puolan rakenteellisen nimellisarvon ylittäminen voi aiheuttaa laipan muodonmuutoksia, jotka vaurioittavat puolaa pysyvästi ja aiheuttavat turvallisuusriskin puolan kuormituksen vuoksi.

• Poran halkaisijan tarkistus: Mittaa uusien puolaerien reiän halkaisija kalibroidulla reikämittarilla ennen kuin otat ne tuotantokäyttöön – hyväksy vain kelat, jotka ovat ±0,05 mm:n etäisyydellä akselin nimellishalkaisijasta tarkkuussovelluksissa; leveämmät toleranssit vaativat kartiomaisia sovitinholkkeja, jotka lisäävät monimutkaisuutta ja mahdollistavat epäkeskisyyden
• Laipan tarkastus: Tarkista laipan pinnan kuluminen vertailukaran osoittimella ennen ensimmäistä käyttöä ja puolan putoamistapahtuman jälkeen – yli 0,5 mm:n kulku 300 mm:n laipan sädettä kohden osoittaa laipan muodonmuutoksia, jotka aiheuttavat poikittaissuuntauksen ajoitusvirheitä ja reunapalojen muodostumista
• Suurin täyttöpainon laskeminen: Laske kaapelin enimmäistäyttöpaino rullan nettovarastointitilavuuden (kelan kokonaistilavuus miinus hylsyn tilavuus) ja kaapelin painon tulona tilavuusyksikköä kohti – varmista, että tämä arvo on alle rullan nimellisbruttokuormituskapasiteetin, joka sisältää rullan taarapainon, vähintään turvallisuuskertoimella 1,5
• Keyway istuvuusluokka: Määritä tiivis kiilaura (JS9/h9 tai vastaava ISO 286 -standardin mukaan) yleisessä voimansiirrossa käytettyjen normaalisovitustoleranssejen sijaan – löysät kiilaura-sovitukset mahdollistavat puolan pyörimisen suhteessa akseliin kiihdytyksen ja hidastuksen aikana, mikä aiheuttaa mikroluistotapahtumia, jotka luovat paikallisia jännityspiikkejä.

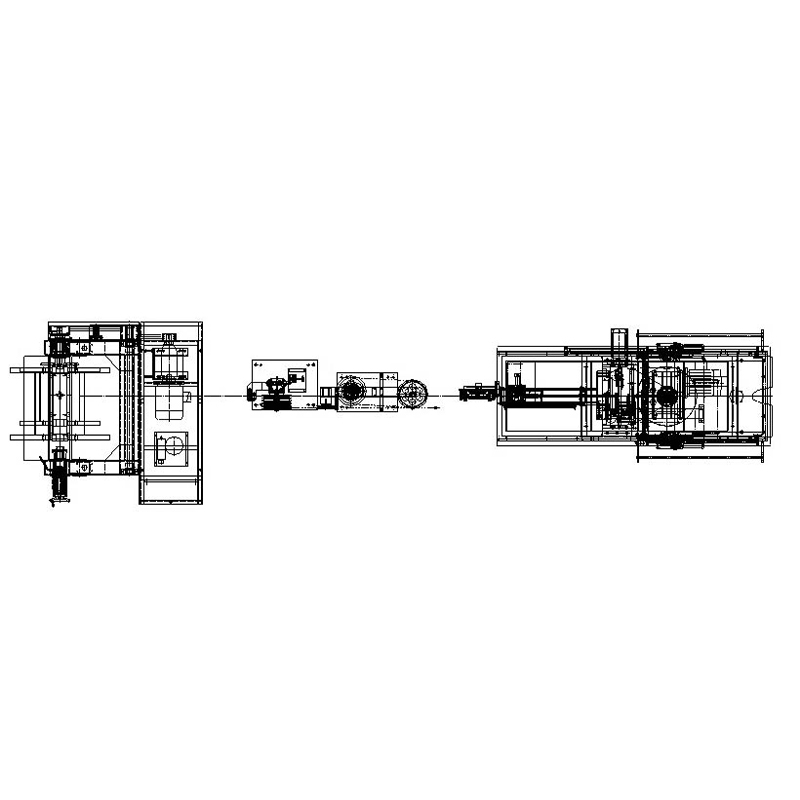

Jälkiasenna automaattisten kaapelinottokoneiden integrointi olemassa oleviin ekstruusiolinjoihin

Automaattisen kaapelinottokoneen lisääminen olemassa olevaan ekstruusiolinjaan, joka oli alun perin suunniteltu manuaaliseen vastaanottoon, sisältää ohjauksen integrointihaasteita, jotka usein aliarvioidaan projektin suunnitteluvaiheessa. Suulakepuristuslinjan nostonopeuden säädin on suunniteltu toimimaan linjan päätenopeusohjeena – se asettaa tuotantonopeuden, ja kaikki ylävirran laitteet seuraavat. Kun automaattinen vastaanottokone lisätään, se ottaa käyttöön toisen suljetun silmukan ohjausjärjestelmän linjan loppuun, joka myös yrittää säädellä kaapelin kireyttä nopeudensäädön avulla. Ilman näiden kahden säätösilmukan asianmukaista koordinointia ne vaikuttavat haitallisesti: nosto lisää nopeutta vastauksena jännityksen laskusignaaliin, kun taas ottomoottori vähentää samalla nopeutta vastauksena samaan jännityksen laskuun, mikä luo jatkuvan värähtelyn, jota kumpikaan silmukka ei pysty ratkaisemaan itsenäisesti.

Vakioratkaisu on konfiguroida vastaanottokäyttö vääntömomentin säätötilaan nopeudensäätötilan sijaan, jolloin nostokäyttö jää nopeuden pääkäyttäjäksi. Vääntömomentin säätötilassa ottomoottori käyttää tasaista käämitysmomenttia, joka vastaa tavoitejännityksen asetusarvoa, ja käämitysnopeus säätyy automaattisesti vastaamaan noston lähtönopeutta – samalla tavalla kuin passiivinen jarru tarjoaa tasaisen vastuksen nopeudesta riippumatta. Tanssirullan asento toimii tällöin vain trimmisignaalina vääntömomentin asetusarvon säätämiseksi, ei ensisijaisena nopeusohjeena. Tämä ohjausarkkitehtuuri eliminoi silmukan vuorovaikutusongelman, koska lähtökäyttö ei enää kilpaile kaapelin nopeuden ohjaamiseen tarkoitetun noston kanssa – se tarjoaa yksinkertaisesti ohjatun vastusmomentin, jota vastaan ​​nostonopeuden säädin voi ajaa ilman ristiriitaa.
