Alan osaaminen

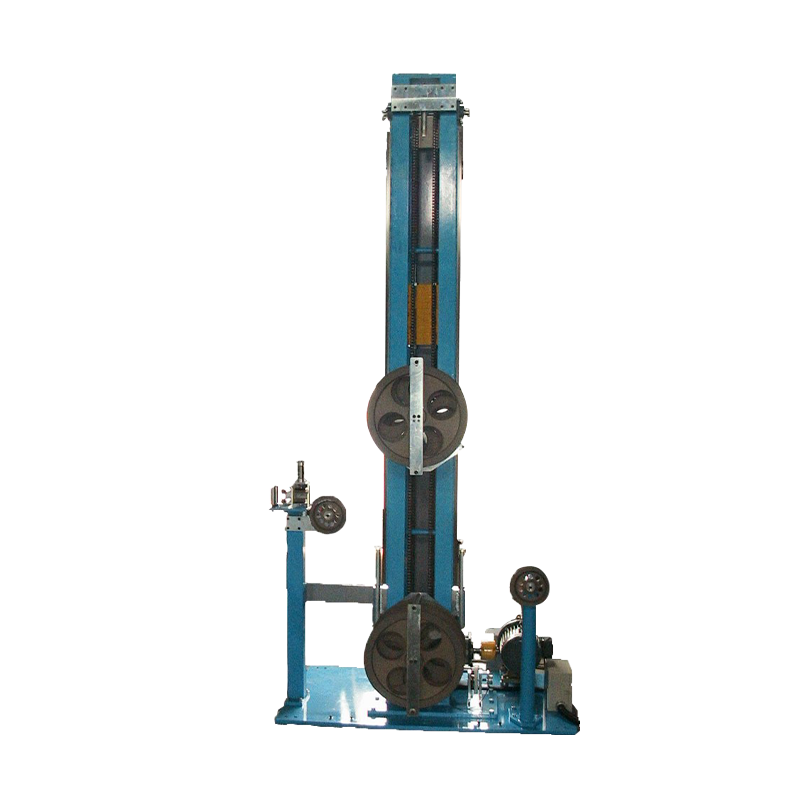

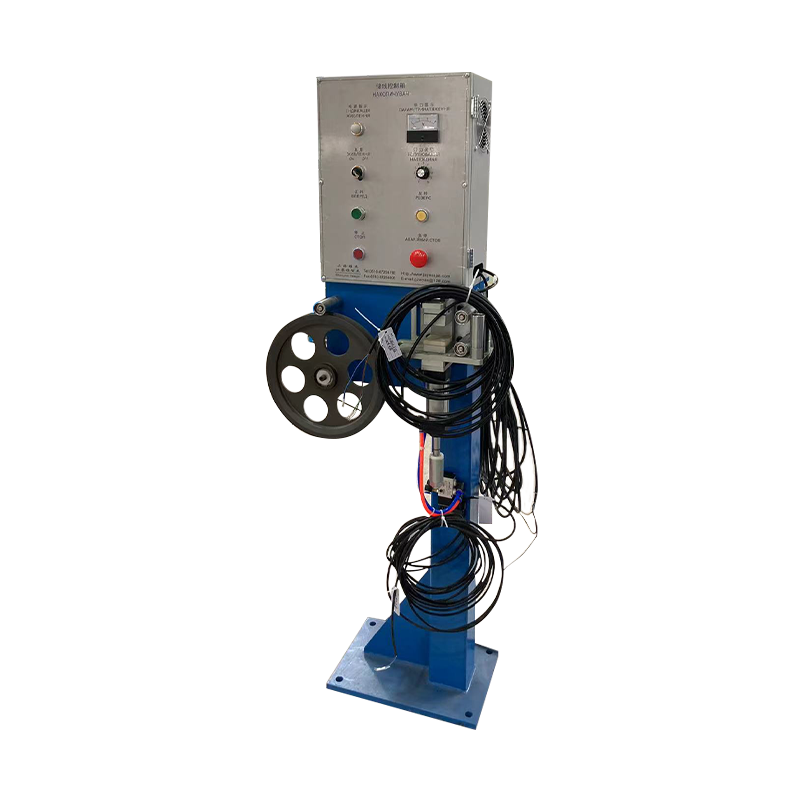

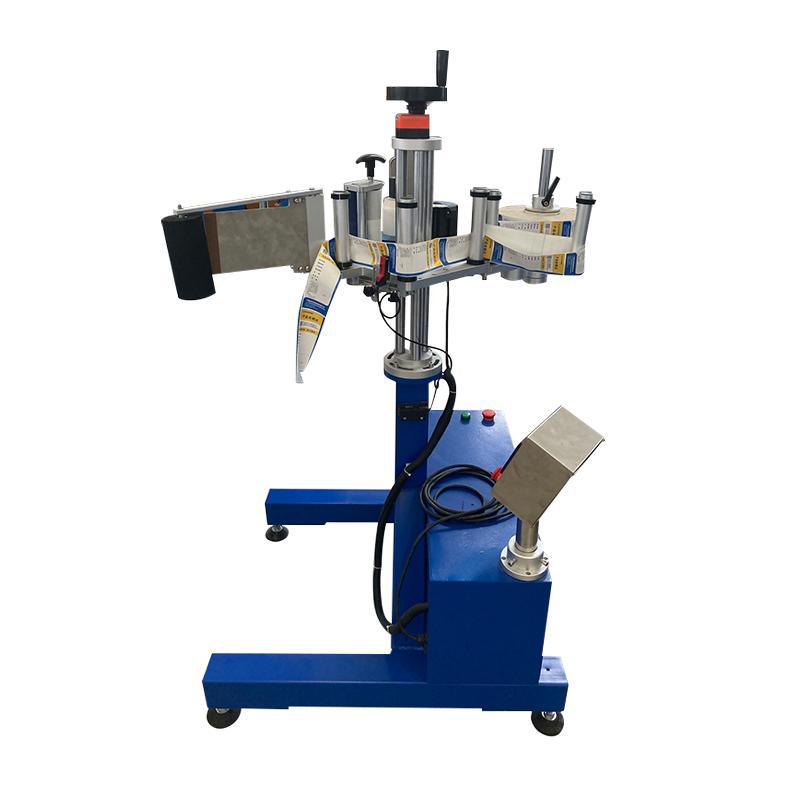

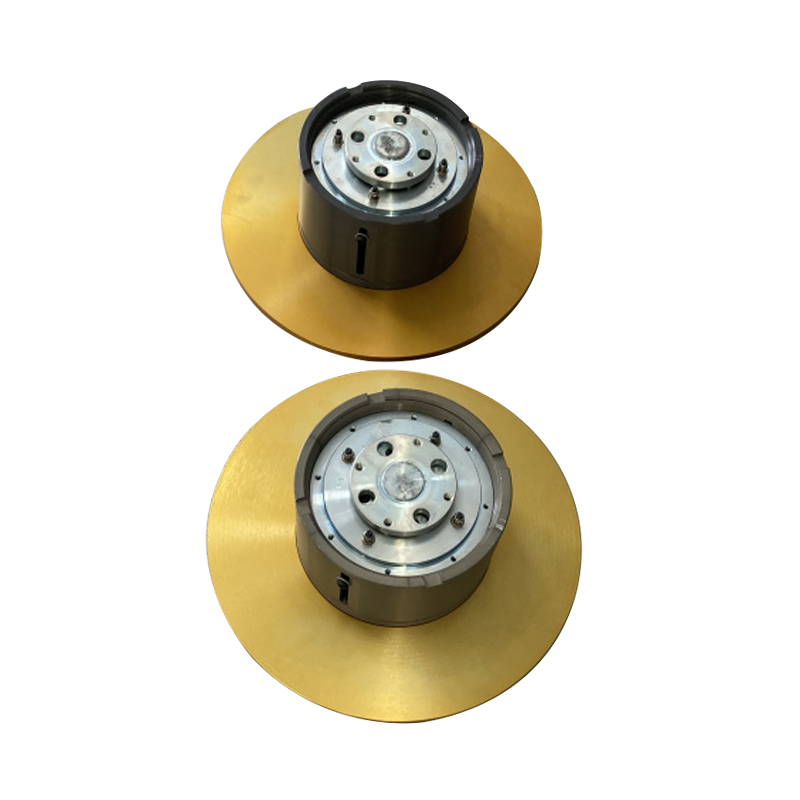

Spark Tester -integrointi sisään Johdinkaapeleiden tuotantotarvikkeet : Jännitteen valinta ja vikaherkkyys

Kipinätesteri on yksi toiminnallisesti kriittisimmistä osista lisälaitteet millä tahansa eristetyllä langanpuristuslinjalla, mutta sen konfigurointiparametrit asetetaan usein kerran käyttöönoton yhteydessä, eikä niitä koskaan tarkastella uudelleen – vaikka tuotevalikoima muuttuu ja uusia kaapelispesifikaatioita esitellään. Kipinätesterin käyttämä testijännite on sovitettava kunkin kaapelituotteen eristeen seinämän paksuuteen ja materiaalin dielektriseen lujuuteen. 0,6/1kV:n rakennusjohdolle kalibroidun jännitteen käyttäminen ohutseinäiseen 300 V:n laitejohtoon tuottaa vääriä hylkäyksiä pintapurkaustapahtumista, jotka eivät ole aitoja eristysvirheitä. Saman jännitteen kohdistaminen paksuseinäiseen kaapeliin ohuemmalle tuotteelle optimoidulla tuotantolinjanopeudella jättää huomiotta neulanreikäviat, joiden pinta-ala on liian pieni ionisoitumaan pienemmällä kentänvoimakkuudella. Kumpikaan skenaario ei palvele tuotannon laatua, ja molemmat viittaavat suoraan virheelliseen kipinätesterikokoonpanoon laitteiston toimintahäiriön sijaan.

Alan standardiperuste kipinätestijännitteen valinnassa on IEC 60227 ja IEC 60502 PVC- ja XLPE-eristeisille kaapeleille, jotka määrittelevät vähimmäistestijännitteet nimellisjännitteen ja eristeen paksuuden funktiona. Nämä standardit määrittelevät kuitenkin vähimmäishyväksymiskriteerit, eivät optimaalisia herkkyysasetuksia. Käytännössä kipinätestauslaitteen jännitteen asettaminen 15–20 % standardiminimitason yläpuolelle – eristeen dielektrisen kestotason alapuolelle jäädessä – parantaa merkittävästi pienten reikien ja ohutpistevikojen havaitsemisen todennäköisyyttä, jotka ohittaisivat minimijännitteellä. 50 mikronin neulanreiän havaitseminen 0,8 mm:n seinän PVC-eristeessä kasvaa noin 60 %:sta IEC-minimijännitteellä yli 95 %:iin 115 %:lla minimiarvosta – huomattava laadunparannus saavutetaan pelkällä parametrien säädöllä ilman laitteistomuutoksia.

Kipinätestaajan elektrodikokoonpano vaikuttaa myös vikaherkkyyteen tavoilla, joita tuotantoinsinöörit harvoin ottavat huomioon. Helmiketjuelektrodit säilyttävät johdonmukaisen kosketuksen kaapelin pintaan tuotesekoituksen koko OD-alueella, mutta niiden segmentoitu kontaktigeometria luo lyhyitä aukkoja elektrodin peittoon kussakin helmilinkissä – raot, jotka ovat tyypillisesti 0,5–1,5 mm leveitä ja voivat sallia tarkalleen aukon kohdassa olevan neulanreiän kulkemisen testerin läpi huomaamatta. Sähköä johtavat nestekoskettimet eliminoivat tämän rako-ongelman kokonaan, mutta vaativat suljetun nestekammion, joka lisää ylläpidon monimutkaisuutta. Turvallisuuden kannalta kriittisiä kaapeleita tuottaville suurnopeuksille linjoille tämän havaintovälin ymmärtäminen ja redundanttien kipinätestiasemien sisällyttäminen – yksi ennen irtoamista ja toinen sen jälkeen – tarjoaa peiton redundanssin, joka eliminoi geometrisen tunnistusraon laaturiskinä.

Jäähdytyspohjan suunnittelutekijät, jotka vaikuttavat eristeen pinnan laatuun ja mittojen vakauteen

Lankakaapelin suulakepuristuslinjan jäähdytyskaukalo suorittaa toiminnon, joka määrittää suoraan sekä valmiin kaapelin geometrisen laadun että eristysvaipan pinnan ulkonäön – kuitenkin lankakaapelin tuotantotarvikekategoriana se saa vähemmän teknistä huomiota kuin ekstruuderi tai ristipää linjan määrittelyn aikana. Jäähdytyskaukalon kriittisiä suunnitteluparametreja ovat veden lämpötilan säädön tarkkuus, kourun sisääntulogeometria, kaapelitukien väli ja veden turbulenssitaso. Kukin näistä parametreista vaikuttaa valmiin kaapelin eri laatumääritteisiin, ja yhden optimointi ottamatta huomioon muita voi luoda uusia laatuongelmia alkuperäisen ratkaisun yhteydessä.

Veden lämpötila kourun sisääntulokohdassa – jossa kuuma ekstrudaatti ensimmäisen kerran koskettaa jäähdytysväliainetta – vaikuttaa suorimmin pinnan laatuun. Liian kylmä sisääntulovesi saa ulomman vaipan pinnan sammumaan nopeasti, jolloin syntyy puolikiteisissä polymeereissä, kuten HDPE tai LLDPE, taustalla olevaa materiaalia korkeampi kiteisyyskerros. Tällä pintakerroksella on erilaiset lämpölaajenemisominaisuudet kuin ytimellä, mikä synnyttää jäännösjännitystä ihon ja ytimen rajapinnassa, joka voi ilmetä pitkittäisenä pinnan halkeiluna taivutettaessa tai ennenaikaisena vaipan adheesion epäonnistumisena päätepisteissä. Asteittainen jäähdytysmenetelmä – lämmin vesi ensimmäisessä kourussa, asteittain viileämpi vesi seuraavissa osissa – vähentää lämpögradienttia ihon ja ytimen rajapinnassa ja tuottaa tasaisemman kiteisyysprofiilin eristeen seinämän paksuuden läpi.

Jäähdytyspohjan parametrien vaikutukset kaapelin laatuominaisuuksiin

Jäähdytyskaukalon sisääntulogeometriaa - erityisesti muotin ulostulon ja ensimmäisen veden kosketuksen välistä etäisyyttä - kutsutaan kuivavyöhykkeeksi tai ilmaväliksi. Tämä rako mahdollistaa ekstrudaattipinnan riittävän rakenteellisen jäykkyyden kehittymisen ennen vesikosketusta, jotta kaapeli ei deformoidu ensimmäisessä tukipisteessä. Halkaisijaltaan suurien kaapeleiden pehmeäseosvaippaissa riittämätön kuivavyöhykkeen pituus aiheuttaa tasaisen kosketusmerkin ensimmäiseen kouruun, joka on pysyvä ja kosmeettisesti hyväksymätön. Liian pitkät kuivavyöhykkeen etäisyydet sallivat painovoiman vaikuttaa pehmeään ekstrudaattiin ennen kuin se tulee veteen, jolloin poikkileikkaus on soikea, jota ei voida korjata myötävirtaan. Optimaalinen kuivavyöhykkeen pituus on määritettävä empiirisesti jokaiselle yhdisteen ja kaapelin kokoyhdistelmälle, ja sen tulisi olla konfiguroitavissa oleva parametri kourusuunnittelussa kiinteän rakennemitan sijaan.

Capstanin ja Caterpillar-haul-off -valinta: kun jokainen lisävarustetyyppi on parempi valinta

Vetoyksikkö on suulakepuristuslinjan nopeutta säätävä elementti - se asettaa tuotantonopeuden ja määrittää puristussuhteen muotin lähdön ja valmiin kaapelin halkaisijan välillä. Yleisessä käytössä on kaksi pohjimmiltaan erilaista vedonpoistomallia: vetoketjut, jotka käyttävät usean kierroksen kietoa vetopyörän ympärille vetovoiman tuottamiseksi kitkan kautta, ja telaketjut, jotka kiinnittävät kaapelin kahden vastakkaisen hihnaradan väliin ja vetävät suoralla mekaanisella pitolla. Näiden kahden lisävarustetyypin valinnalla on merkittäviä seurauksia pinnan laatuun, jännityksen vakauteen ja johtojen kokoalueeseen, johon tietty linja voi mahtua ilman työkalujen muutoksia – kuitenkin päätös tehdään usein pelkkien pääomakustannusten perusteella eikä sovellusvaatimusten systemaattisen analyysin perusteella.

Vetovoiman vedot synnyttävät vetovoiman kaapelin pinnan ja vetopyörän välisen kitkan kautta – vetovoima on verrannollinen normaaliin kosketusvoimaan ja kaapelin vaipan ja pyörän pinnan väliseen kitkakerrokseen, seuraamalla vetoketjun yhtälöä. Koska kaapeli kiertää useita kierroksia vetoakselin ympärillä, kosketusvoima jakautuu suurelle pinta-alalle, minimoiden kosketuspaineen ja tehden vetoketjun irtiotosta suositellun vaihtoehdon kaapeleille, joissa on pehmeitä, helposti merkittyjä vaippaseoksia, kuten TPE:tä, silikonia ja erittäin joustavaa PVC:tä. Vetoketjun rajoituksena on, että monikierros vaatii kaapelilta riittävän joustavuuden mukautuakseen vetopyörän kaarevuuden mukaan – halkaisijaltaan suuret, erittäin jäykät kaapelit eivät pysty saavuttamaan riittävää käärintäkulmaa käytännöllisellä vetopyörän halkaisijalla, mikä tekee telaketjuista ainoan käyttökelpoisen vaihtoehdon kaapeleille, joiden ulkohalkaisija on yli noin 25 mm.

Caterpillarin vedot käyttävät vetovoimaa suoran hihnan ja kaapelin välisen kosketuksen kautta koko hihnan koskettimen pituudella. Kiristysvoimaa säädetään hihnan kireyden säädöllä, joka määrää sekä vetovoiman että kosketuspaineen kaapelin pintaan. Pehmeävaippaisissa kaapeleissa liiallinen hihnan kiristysvoima aiheuttaa pysyviä pintajäljennöksiä hihnan reunan geometriasta – vika, joka on erityisen ongelmallinen sileissä kaapeleissa, joissa pintamerkintöjä ei voida hyväksyä kosmeettisesti. Pehmeiden kaapeleiden oikea telaketju vaatii leveämpiä hihnatyynyjä, alennettua puristuspainetta ja hihnan pintamateriaalia, jolla on korkea kitkakerroin mutta alhainen kovuus – tyypillisesti patentoitu polyuretaanikoostumus tavallisen kumihihnan sijaan.

Laserhalkaisijamittarin sijoitusstrategia: Miksi sijainti linjalla määrittää, mitä voit hallita

Laserhalkaisijamittari on nykyaikaisten ekstruusiolinjojen vakiovarusteena oleva lankakaapelin tuotantotarvike, mutta sen tuottama arvo riippuu ratkaisevasti sen sijainnista suhteessa muotin ulostuloon, jäähdytyskaukaloon ja poistoon. Mittarin asento määrittää sekä käytettävissä olevan prosessin takaisinkytkennän tyypin että siirtoviiveen prosessihäiriön ja sen havaitsemisen välillä – tekijät, jotka määrittelevät, mitä halkaisijasignaali voi realistisesti ohjata ja mitä vikoja syntyy ennen kuin ohjausjärjestelmä voi reagoida.

Välittömästi muotin ulostulon jälkeen - kuivalle vyöhykkeelle ennen jäähdytyskaukaloa - sijoitettu mittari mittaa kuuman ekstrudaatin halkaisijan ennen mitan stabilointia. Tämä asento tarjoaa nopeimman palautteen suuttimen keskittämiseen ja suulakepuristimen tehon ohjaukseen, mutta mittaa halkaisijaa, joka muuttuu jäähtymisen aikana lämpökutistumisen vuoksi. Kuuma halkaisija tässä asennossa on tyypillisesti 3–8 % suurempi kuin lopullinen jäähdytetty halkaisija riippuen yhdisteen lämpölaajenemiskertoimesta, ja ohjausjärjestelmän on käytettävä lämpötilasta riippuvaa korjauskerrointa suhteuttaakseen kuumamittarin lukeman lopulliseen OD:hen. Ilman tätä korjausta kuumavyöhykkeen mittari tuottaa ohjaustoimintoja, jotka perustuvat vääriin halkaisijaviittauksiin, mikä saattaa ajaa prosessia kauemmas kohteesta kuin sitä kohti.

Täyden jäähdytyskaukalon jälkeen sijoitettu mittari mittaa lopullisen ympäristön lämpötilan halkaisijan – arvon, jonka asiakas mittaa ja jota standardispesifikaatio vaatii. Tämä asento tarjoaa tarkimman ja suoraan merkityksellisimmän halkaisijamittauksen, mutta tuo mukanaan kuljetusviiveen, joka vastaa läpikulkuaikaa, joka 100 m/min linjanopeudella ja 6 metrin kourulla on 3,6 sekuntia. Tämän viiveen aikana ekstruusioprosessi on tuottanut jo 6 metriä kaapelia nykyisellä halkaisijalla ennen kuin ohjausjärjestelmä saa palautetta. Linjoilla, joilla halkaisijan vaihtelu kehittyy asteittain – progressiivisen seulapakkauksen kontaminaatiosta tai asteittaisesta yhdisteen viskositeetin muutoksesta – tämä viive on hyväksyttävä. Linjoilla, joilla halkaisijan vaihtelu tapahtuu äkillisesti – suulakepuristimen ylijännitetapahtumasta tai jännitystransientista vedon yhteydessä – viive tarkoittaa, että muodostuu huomattavan pitkä määrä kaapelia ennen kuin korjaavat toimet ovat mahdollisia.

• Kaksimittainen strategia: Yhden mittarin sijoittaminen kuumalle vyöhykkeelle nopeaa prosessihäiriöiden havaitsemista varten ja yhden mittarin sijoittaminen jäähdytyskaukalon jälkeen lopullista mittavarmennusta varten tarjoaa sekä nopean reagoinnin äkillisiin häiriöihin että tarkan pitkän aikavälin halkaisijan hallinnan – kuumavyöhykemittari laukaisee välittömät korjaustoimenpiteet, kun taas kylmäalueen mittari tarkistaa korjaustuloksen ja säätää kuuman alueen supistuskertoimen, joka havaitaan tuotannon todellisen lämmön perusteella.
• Epäkeskisyyden valvonta-asento: Epäkeskisyysmonitori, joka edellyttää kaapelin kulkevan vesiliittimen läpi seinämän ultraäänipaksuuden mittausta varten, on sijoitettava jäähdytyskaukaloon, kun vaippa on vielä osittain pehmeä, tyypillisesti 1–2 metrin päähän kourusta, jotta saadaan toimiva meistin keskityspalaute ennen kuin vaippa jähmettyy. Kourun jälkeinen epäkeskisyysmittaus voi vain vahvistaa jo tehdyn vian, ei estää sitä
• Mittarin suojausvaatimukset: Kuumavyöhykemittarit toimivat ympäristössä, jossa on höyryä, seoshöyryjä ja satunnaisia huuhteluyhdisteroiskeita – IP65-vähimmäissuojausluokka ja ylipaineinen ilmanpoisto linssiikkunoissa on välttämätöntä. puhdastiloihin tai teollisuusympäristöihin määritellyt mittarit kokevat linssin nopean kontaminoitumisen ja kalibrointiliikkeen ekstruusiovyöhykeympäristössä

Näyttöpakkauksen ja katkaisijalevyn hallinta: huoltovälit ja paineenpudotuksen valvonta

Suojapakkaukset ja katkaisijalevyt ovat lankakaapelin tuotantotarvikelaitteita, jotka vaikuttavat suoraan sulatteen laatuun, suulakepuristuspaineen vakauteen ja viime kädessä eristeen eheyteen – kuitenkin ne ovat epäjohdonmukaisimmin hallittuja kuluvia komponentteja kaapelien puristusoperaatioissa. Seulapakkauksen ensisijainen tehtävä on suodattaa epäpuhtaudet ja geelihiukkaset polymeerisulasta ennen kuin se tulee ristipääsuulakkeeseen; katkaisulevy antaa rakenteellisen tuen seulille ja toimii myös muuntaessaan pyörivän sulavirtauksen ruuvista lineaariseksi virtauskuvioksi, joka soveltuu tasaiseen suuttimeen. Kun seulapakka kerää suodatettuja hiukkasia, virtausvastus kasvaa, mikä aiheuttaa seulan ylävirran puolella olevan sulapaineen asteittaisen nousun. Tämä paineen nousu on ensisijainen näytön kunnon indikaattori, mutta se jätetään usein huomiotta tai tulkitaan väärin, kunnes paine-ero tulee tarpeeksi vakavaksi aiheuttamaan suulakepuristuksen epävakauden tai seulan repeämisen.

Seulavaihtovälin määrittäminen paine-eron perusteella kuluneen ajan sijaan on teknisesti oikea lähestymistapa ja tuottaa tasaisemman sulan laadun kuin aikaperusteiset intervallit. Paine-eron asetusarvo – tyypillisesti 20–40 baaria puhtaan sihdin peruspaineen yläpuolella nykyiselle seokselle ja lähtönopeudelle – laukaisee ruudun vaihtosuosituksen, ennen kuin paineen nousu on riittävän suuri vaikuttamaan sulatteen homogeenisuuteen tai aiheuttamaan ylijännitetapahtuman. Aikaperusteiset intervallit sitä vastoin kalibroidaan ajettavan yhdisteen pahimman tapauksen kontaminaatiotasolle ja ajoittavat seulan vaihdot liian usein puhtaille yhdisteille ja liian harvoin erittäin saastuneille jälkijauhetta sisältäville yhdisteille - mikä aiheuttaa tarpeettomia seisokkeja tai todellisia laatuhäiriöitä riippuen siitä, millä tavalla kontaminaatioaste poikkeaa aikavälistä.

Shanghai Yessjet Precise Machinery Co., Ltd. perustettiin vuonna 2002 Taiwanin investoinnilla ja laajennettiin Jiangsu Yessjet Precise Machinery Co., Ltd.:n kautta Yixingissä, Wuxissa vuonna 2017. Shanghai Yessjet Precise Machinery Co., Ltd. sisällyttää sulapaineen valvonnan paine-erotrendeillä kaikkien valmistamiensa ekstruusiolinjojen ja retrofiointien standardilinjan ohjausjärjestelmään. Paine-ero ylävirran tynnyrivyöhykkeen ja ristipään sisääntulon välillä kirjataan jatkuvasti, ja ohjaus HMI näyttää trendikaavion, jonka avulla käyttäjät voivat ennustaa näytön jäljellä olevan käyttöiän nykyisen paineen nousunopeuden perusteella – mikä mahdollistaa suunnitellut näytön muutokset ajoitettujen tuotantokatkojen aikana sen sijaan, että tapahtuvat hätämuutokset ajojen aikana, jotka tuottavat romua ja käynnistysjätettä. Tämä näytönhallinnan integrointi linjan ohjausjärjestelmään on esimerkki siitä, kuinka lisävarusteiden valvonta, kun se on oikein sulautettu yleiseen tuotannonohjausarkkitehtuuriin, muuntaa reaktiivisen huoltotoiminnan ennustettavaksi, suunnitelluksi prosessivaiheeksi, joka tukee eikä häiritse tuotannon jatkuvuutta.

Savunpoistojärjestelmän eritelmät kaapelien puristamiseen: ilmavirta, sieppausnopeus ja yhdistekohtaiset vaatimukset

Savunpoistojärjestelmät ovat lankakaapelin tuotantotarvikkeiden luokka, joka harvoin määritellään samalla tarkkuudella kuin prosessilaitteistoissa, huolimatta riittämättömän poiston suorista seurauksista sekä käyttäjän terveydelle että tuotteen laadulle. Kaapelien suulakepuristus tuottaa yhdistekohtaisia ​​savuprofiileja, joiden koostumus, tilavuusnopeus ja toksikologiset ominaisuudet eroavat merkittävästi PVC:n, LSZH:n, XLPE:n ja erikoisyhdisteiden välillä. Yksittäinen yleinen uuttojärjestelmä, joka on suunniteltu PVC-höyryn määrään, tulee olemaan dramaattisesti alimitoitettu LSZH-yhdisteille, jotka vapauttavat huomattavasti suurempia savumääriä käsittelyn aikana mineraalitäyteainepitoisuutensa ja näissä materiaaleissa käytettyjen alumiinitrihydraatin ja magnesiumhydroksidin palonestojärjestelmien hajoamissivutuotteiden vuoksi.

Poistojärjestelmän tehokkuuden kriittinen tekninen parametri on talteenottonopeus – ilman nopeus savun lähteellä (suuttimen pinta, poikkipään alue ja kuuman kaapelin ulostuloalue), joka tarvitaan höyryjen kuljettamiseen poistokanavaan ennen kuin ne leviävät työympäristöön. Kaapelien suulakepuristussovelluksissa vaadittu sieppausnopeus suulakkeen pinnalla on tyypillisesti 0,5 - 1,0 m/s riippuen yhdistesavun päästönopeudesta ja liesituulettimen geometriasta. Huuvuissa, jotka on sijoitettu liian kauas savunlähteestä – jopa 100–150 mm suunniteltua etäisyyttä pidemmälle – sieppausnopeus pienenee 40–60 % lähdepisteessä huuvan etäisyyden ja talteenottotehokkuuden välisen käänteisen neliösuhteen vuoksi, mikä tekee poistojärjestelmästä tehokkaasti toimintakyvyttömän huolimatta siitä, että se toimii täydellä suunnitellulla ilmavirralla.

• PVC-yhdisteen uutto: Ensisijainen huolenaihe on kloorivety (HCl) ja pehmitinhöyry – vaatii korroosionkestäviä kanavia (ruostumaton teräs tai PVC-vuorattu), haponkestäviä puhallinpyörän materiaaleja ja märkäpesuria tai aktiivihiilisuodatinvaihetta HCl:n neutraloimiseksi ennen pakokaasun poistoa.
• LSZH-yhdisteuutto: Suurempi kokonaissavumäärä kuin PVC:llä; mineraalitäyteaineen hajoamistuotteet sisältävät hienojakoisia hiukkasia, jotka vaativat pussisuodattimen tai HEPA-vaiheen ensisijaisen uuttoyksikön jälkeen hiukkasten purkamisen estämiseksi – pelkät standardihiilisuodattimet eivät riitä LSZH-savuprofiileihin
• XLPE (peroksidisilloitus) -uutto: Metaani ja asetofenoni ovat dikumyyliperoksidin hajoamisen ensisijaisia sivutuotteita – molemmat ovat syttyviä korkeissa pitoisuuksissa ja vaativat ATEX-luokiteltu tuuletinmoottorit ja kipinöimättömät siipipyörät poistojärjestelmässä, joka palvelee XLPE-silloituslinjoja.
• Silikonikumin poisto: Sykliset siloksaanihöyryt ovat ensisijainen päästö – alhainen myrkyllisyys, mutta tiivistyvät helposti viileämmissä kanavaosissa, luoden tahmean kerrostuman, joka vähentää asteittain kanavan poikkileikkausta ja lisää järjestelmän painehäviötä; silikonilinjojen poistokanavat vaativat pääsypaneelit alhaisissa kohdissa ja ajoitetut puhdistusvälit, jotta estetään saostumien kerääntyminen

Poistojärjestelmä, joka on määritetty oikein käyttöönoton yhteydessä, mutta jota ei huolleta, heikkenee tehottomaksi 6–18 kuukauden kuluessa jatkuvasti toimivassa kaapelin puristuslinjassa. Suodatinmateriaalin kuormitus, tuulettimen laakereiden kuluminen, kanavan kerääntyminen ja suojuksen asennon poikkeama, kun linjaan päästään huoltoa varten, vaikuttavat asteittaiseen talteenottotehokkuuden heikkenemiseen. Imujärjestelmän ilmavirran mittauksen sisällyttäminen yksinkertaiseen tuulimittarin tarkastukseen kuvun edessä neljännesvuosittaiseen huoltotyöhön antaa objektiivisen vahvistuksen poiston toimivuudesta ilman erikoismittauslaitteita ja tunnistaa heikkenemisen ennen kuin se saavuttaa tason, joka aiheuttaa terveys- tai tuotteen laatuvaikutuksia.
