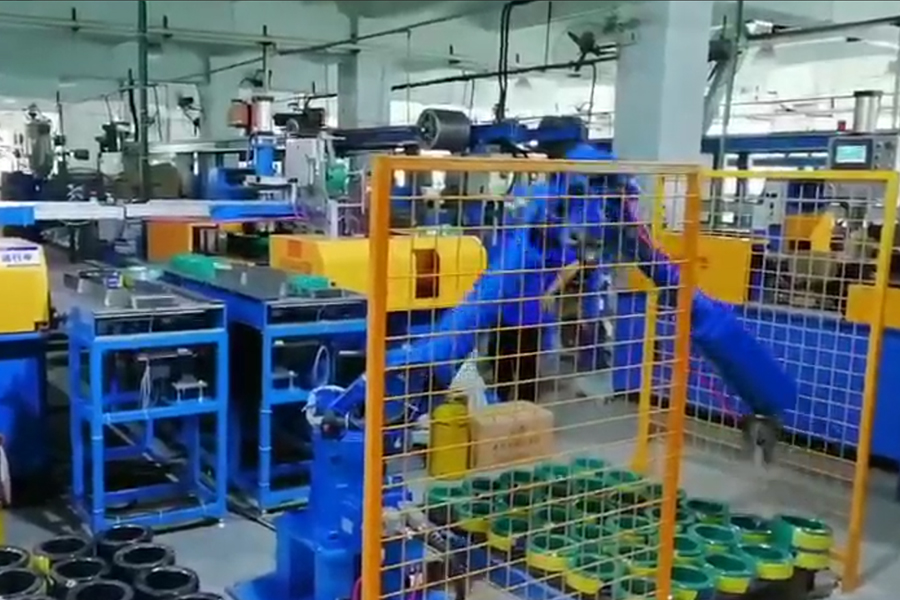

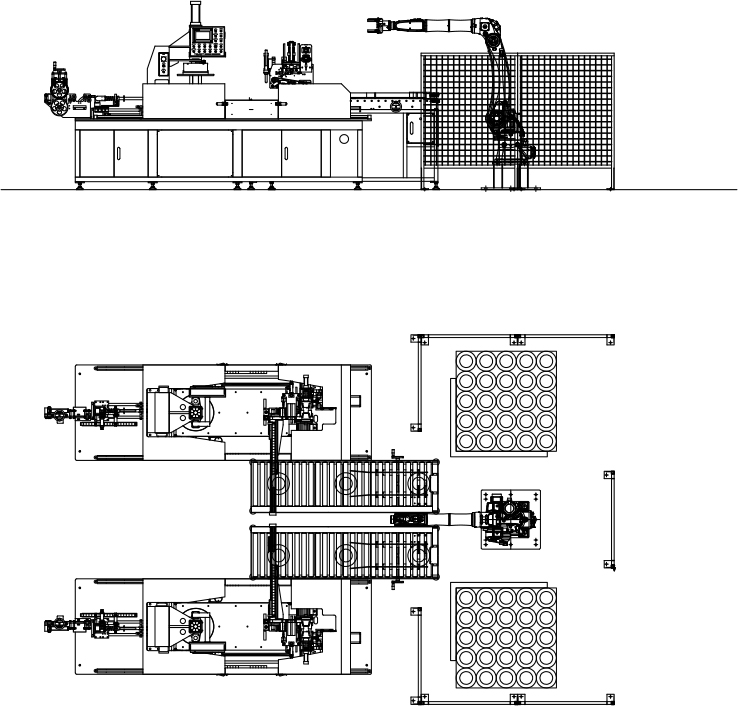

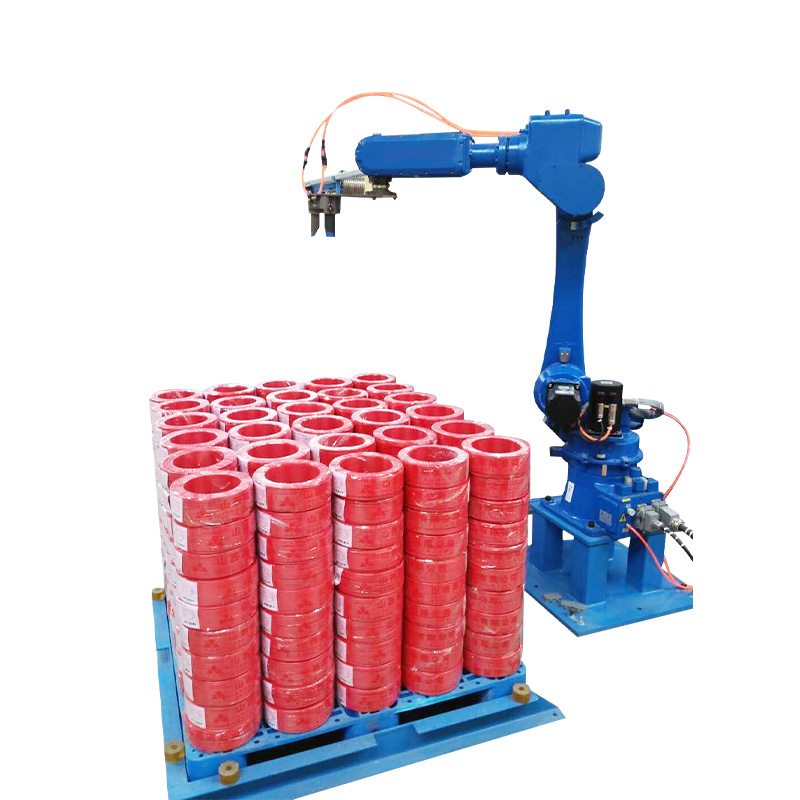

Älykäs robottien pinoaja

Alan osaaminen

Varren päätytyökalujen valinta Robottilava Järjestelmänkäsittely Kierrekaapeli

Robotic Palletizerin käsivarren päätytyökalu (EOAT) on yksittäinen komponentti, joka on eniten vastuussa siitä, täyttääkö järjestelmä todella sykliaika- ja sijoitustarkkuustavoitteensa tuotannossa – mutta se saa kuitenkin paljon vähemmän teknistä huomiota kuin itse robottivarsi määrittelyvaiheen aikana. Kaapelivalmistajille haaste on erityisen akuutti, koska kierretty kaapeli on mekaanisesti hankala hyötykuorma: se on pyöreä, suhteellisen muotoaan muuttava, sen ulkohalkaisija vaihtelee tuoteperheiden välillä ja esiintyy usein epäjohdonmukaisissa asennoissa ja suunnassa syöttökuljettimella. Jäykille laatikoille tai yhtenäisille pusseille suunniteltu tarrain epäonnistuu toistuvasti kierretyssä kaapelissa, mikä aiheuttaa sijoitusvirheitä, jotka kerääntyvät epävakaiksi lavakuormituksiksi ja vaativat manuaalista toimenpiteitä korjatakseen.

Kaksi hallitsevaa EOAT-lähestymistapaa kelakaapelin lavaamisessa ovat puristintarttujat ja haarukkamaiset nostimet. Puristintarttujat kohdistavat sivuttaista painetta kahdesta tai useammasta leuan pinnasta pitääkseen kelan kiinni siirron aikana – tehokas keloissa, joiden ulkohalkaisija on tasainen ja vaipan materiaali on riittävän jäykkää kestämään puristusvoiman aiheuttamaa muodonmuutosta. Haarukkamaiset nostimet asettavat kaksi tai useampia piikkiä kelan alle ja nostavat alhaalta, mikä on luonnostaan ​​anteeksiantavampi OD-vaihtelulle, mutta vaatii kelan asettamisen tunnetulle korkeudelle kuljettimen pinnan yläpuolelle ja vaatii riittävän välyksen kelan alle piikkien työntämistä varten. Sekatuoteympäristöissä, joissa kaapelin ulkohalkaisijat ovat 8–60 mm samassa lavauskennossa, säädettävällä puristinleveydellä ja sisään vedettävällä pohjatuella varustettu hybridityökalu tarjoaa laajimman yhteensopivuusalueen suuremman työkalujen monimutkaisuuden ja pidemmän tuoteperheiden välisen vaihtoajan kustannuksella.

Shanghai Yessjet Precise Machinery Co., Ltd. kehittää EOAT-spesifikaatioita osana Älykäs robottien pinoaja järjestelmän suunnitteluprosessi, joka alkaa hyötykuormamatriisista, joka dokumentoi kelan OD-alueen, kelan painoalueen, vaippamateriaalin kovuuden ja vannekokoonpanon jokaiselle kaapelituotteelle, jota asiakas aikoo käyttää. Tämä matriisi ohjaa sekä työkalun mekaanista suunnittelua että robottiohjelman liikerataa, koska raskaampi kela tai suurempi ulkopinta vaatii erilaisen lähestymiskulman ja hidastusprofiilin säilyttääkseen sijoitustarkkuuden ±5 mm:n toleranssin sisällä, jota useimmat lavakuviot vaativat vakaata pinoamista varten.

Lavakuvioiden ohjelmointi: Staattiset kuviot vs. adaptiivinen kerroslogiikka

Lavakuvioiden ohjelmointi Älykäs pinoamisrobottivarsi järjestelmä on monimutkaisempi pyöreille kelatuille tuotteille kuin suorakaiteen muotoisille pahvilaatikoille, koska ympyrät eivät kiteydy tehokkaasti ja kelojen välinen raonhallinta määrittää sekä lavan vakauden että tehokkaan hyötykuorman tiheyden lavaa kohti. Staattisen kuvion ohjelmointi – jossa jokainen kerros noudattaa ennalta määritettyä kelojen sijoitusverkkoa – on yksinkertaista toteuttaa ja tuottaa ennustettavia tuloksia yhdelle tuotteelle. Staattisista kuvioista tulee kuitenkin vastuu sekatuoteympäristöissä, joissa kelan ulkohalkaisija vaihtelee ajoittain, koska 200 mm:n OD-käämille optimoitu kuvio jättää liiallisia rakoja tai aiheuttaa kelojen välisiä koskettimia, kun linja vaihtaa 240 mm:n ulkohalkaisijan tuotteeseen ilman kuvion säätöä.

Mukautuva kerroslogiikka korjaa tämän laskemalla sijoitusruudukon ajon aikana visiojärjestelmän mittaaman tai reseptinhallintaliittymän kautta syötetyn kelan OD:n perusteella. Robottiohjain määrittää, kuinka monta kelaa mahtuu kerrokseen nykyisellä ulkopinnalla, laskee optimaalisen rivi- ja sarakevälin kuvion keskittämiseksi kuormalavan jalanjäljen sisällä ja luo reittipisteet jokaiselle sijoitusliikkeelle dynaamisesti. Tämä lähestymistapa eliminoi tarpeen ylläpitää staattisten kuvioiden kirjastoa jokaiselle tuotteen SKU:lle – kirjasto, joka käytännössä kasvaa raskaaksi ja tulee ylläpitorasitukseksi, kun uusia kaapelituotteita tuodaan markkinoille.

Mallilähestymistapojen vertailu tuotantoympäristön mukaan

Kerrosten lukituskuviot – joissa vaihtoehtoisia kerroksia käännetään 90 astetta tai siirretään puoli kelaväliä – parantavat merkittävästi kuormalavan vakautta pyöreissä keloissa, joissa ei ole tasaista pintaa sivuttaisliukumisen estämiseksi. Kerrosten lukituksen toteuttaminen adaptiivisessa kuviojärjestelmässä edellyttää, että robottiohjain seuraa nykyisen kerroksen numeroa ja soveltaa oikeaa kiertosiirtymää laskettuun ruudukkoon, mikä on looginen vaihe, joka on yksinkertaista toteuttaa, mutta joka usein jätetään pois staattisen mallin perusjärjestelmistä, koska se vaatii monimutkaisempaa kuvioohjelmointia kuin mitä käyttäjät tyypillisesti koulutetaan suorittamaan.

Kiertoajan analyysi: Missä älykkäät robottipinoamisjärjestelmät menettävät aikaa todellisessa tuotannossa

Toimittajan ilmoittamat älykkään robottipinoamisajan sykliajat mitataan lähes aina ihanteellisissa olosuhteissa: yksi kelakoko, joka on valmiiksi sijoitettu kiinteään syöttökohtaan, sijoitetaan tyhjälle lavalle kiinteälle korkeudelle, ilman lavan vaihtotapahtumia. Todelliset tuotantosykliajat ovat jatkuvasti 15–30 % pidempiä kuin nämä esitetyt luvut johtuen tekijöistä, jotka ovat läsnä jokaisessa tuotantovuorossa, mutta jotka puuttuvat vertailutestissä: kelan sijainnin vaihtelu syöttökuljettimella, lavan korkeuden kasvu kerrosten kertyessä, lavan vaihdon seisokit ja satunnainen uudelleenpoiminta, kun kelaa ei ole asetettu oikein ensimmäiselle paikalleen.

Suurin palautettavissa oleva aikahäviö useimmissa Älykäs pinoamisrobottivarsiasennuksissa on lavan vaihtojakso – aika, joka kuluu robotin viimeisen kelan asettamisesta täyteen lavalle ja ensimmäisen sijoituksen välillä uudelle tyhjälle lavalle. Manuaalinen lavojen vaihto trukilla kestää tyypillisesti 60–120 sekuntia; tämän ikkunan aikana ylävirran kelauslinja joko pysähtyy tai kerää puskurikuljettimelle keloja, joilla ei ehkä ole tarpeeksi kapasiteettia pitkälle vaihtojaksolle. Automaattiset lava-annostelijat – jotka esiasettavat tyhjän lavan robotin työkuoren alle, kun nykyistä lavaa vielä täytetään – pienentävät vaihtovälin 10–20 sekuntiin ja eliminoivat riippuvuuden trukkien saatavuudesta, joka monilinjaisissa tiloissa on usein jaettu resurssi, joka aiheuttaa aikatauluristiriitoja.

• Syöttökuljettimen sijoitus: Kelan ±30 mm:n asennon vaihtelu syöttökuljettimella lisää 0,3–0,8 sekuntia poimintajaksoa kohti näköohjatussa järjestelmässä, joka suorittaa asennon korjauksen – 500 poimintavuorossa vuoroa kohden, mikä vastaa 2,5–6,5 minuuttia kumulatiivista menetettyä aikaa
• Lavan korkeuden kompensointi: Jokainen peräkkäinen kerros nostaa sijoituspistettä kelapinon korkeudella; robotin on kuljettava pidempi pystysuora matka ylemmillä kerroksilla lisäämällä 0,2–0,5 sekuntia sijoittelua kohden verrattuna maakerrossykliin – tämä vaikutus yhdistyy 6–8 kerroksen lavan yli.
• Valitse tapahtumat uudelleen: Kelat, joita ei ole asetettu oikein ensimmäisen sijoitusyrityksen jälkeen, vaativat robotin nostamisen, asennon ja uudelleenasentamisen – jakso, joka kestää 3–8 sekuntia ja esiintyy 1–3 %:lla kaikista poiminnoista järjestelmissä, joissa ei ole sijoituksen vahvistusanturia.
• Hihnan hännän häiriöt: Epätäydellisesti sidottujen kelojen löysät hihnapyrstöt voivat häiritä vierekkäisiä keloja asennuksen aikana, mikä vaatii 2–5 sekunnin viivettä hännän asettumiseen ennen kuin robotti vapauttaa kelan – ongelma, joka lähtee takaisin ylävirran kiinnitysasemaan eikä itse robottiin.

Vision System Integration Robotic Palletizer Cells: Kalibrointi ja ajautumisen hallinta

Näköohjatut robottilavausjärjestelmät kaapelinvalmistusympäristöissä kohtaavat kalibrointihaasteita, jotka eroavat tyypillisistä teollisista näkösovelluksista, koska työympäristö yhdistää vierekkäisten koneiden aiheuttaman tärinän, nosturin liikkeen aiheuttaman vaihtelevan ympäristön valaistuksen ja tuotteen pinnan ominaisuudet – hihnakelat, joissa on heijastavaa hihnamateriaalia ja matta- tai puolikiiltävä vaipan värikontrastista riippuen. Aamulla vakaassa tehdasvalaistuksessa kalibroitu visiojärjestelmä voi aiheuttaa 5–15 mm:n valintavirheitä keskisiirrossa, jos nosturin yläpuolella olevat varjot tai viereisen laitteen tärinä ovat siirtäneet tehollista kuvan painopistelaskentaa.

Tehokkain tapa hallita näkökalibrointia tuotantoympäristöissä on kiinteän strukturoidun valaistuksen yhdistelmä näkökentässä – riippumatta ympäristön tehdasvalaistuksesta – ja jaksoittaisen syklin sisäisen kalibroinnin tarkastusrutiinin. Strukturoitu valaistus, tyypillisesti kameran kannattimeen asennettu rengasvalo tai lineaarinen palkkivalo, varmistaa, että valaistusgeometria on vakio ympäristöolosuhteista riippumatta. Jaksonaikaisessa kalibrointitarkistuksessa robotti poimii ajoittain referenssikohteen tunnetusta paikasta ja vertaa näköjärjestelmän raportoitua sijaintia tunnettuun perustotuuteen; kynnyksen ylittävät poikkeamat käynnistävät automaattisen uudelleenkalibrointirutiinin ennen tuotannon jatkamista.

Lämpöryömintä on toissijainen kalibrointiongelma tiloissa, joissa ei ole ilmastointia. Kameran kiinnitysteline ja robottijalusta laajenevat molemmat termisesti päivän aikana ja muuttavat kamerakehyksen ja robottimaailman kehyksen välistä avaruudellista suhdetta millimetrin murto-osilla, jotka kumuloituvat 3–8 mm:n sijoitusvirheiksi iltapäivän huippulämpötilassa. Lämpöpoikkeaman kompensoiminen vaatii joko lämpötilakertoimen korjauksen robotin ja kameran välisessä muunnosmatriisissa – joka on johdettu useissa lämpötiloissa suoritetusta kalibroinnista – tai kameralle jäykkää Invar-seoksesta valmistettua asennusrakennetta, joka minimoi lämpölaajenemisen. Useimmat tuotantolaitokset käsittelevät tätä pragmaattisesti laajentamalla lavakuvion sijoitustoleranssia ajoalueen absorboimiseksi ja hyväksymällä lavatiheyden lievän vähennyksen vastineeksi kalibroinnin ylläpitotaakan poistamisesta.

Turvaarkkitehtuuri älykkäissä robottivarsisoluissa: turva-aidan takana

Teollisuusrobottisolujen perinteinen turvallisuusarkkitehtuuri perustuu fyysiseen raja-aitaan, jossa on lukitut sisäänkäyntiportit – ratkaisu, joka on tehokas, mutta aiheuttaa toiminnallista kitkaa tiloissa, joissa käyttäjät tarvitsevat usein pääsyn robotin työkuoreen kelojen tukosten poistamista, kuormalavojen laadun tarkastusta tai hihnan pyrstön hallintaa varten. Tehokkaissa kaapelien lavaustoiminnoissa toistuvat aidan keskeytykset vähentävät järjestelmän tehokasta käytettävyyttä merkittävästi, koska jokainen portin sisääntulo laukaisee täyden turvapysähdyksen ja vaatii tarkoituksellisen uudelleenkäynnistyksen ennen tuotannon jatkamista. Tuotantovuoron kumulatiivinen vaikutus voi olla 5–10 % käytettävissä olevasta kokonaisajasta, mikä kompensoi osan työvoiman säästöistä, joita varten Intelligent Stacking Robot Arm asennettiin toimittamaan.

Nykyaikaisissa älykkäissä robottipinoamisjärjestelmissä käytetään yhä useammin yhteistoiminnallisia turvallisuusarkkitehtuureja, jotka korvaavat tai täydentävät raja-aitaa alueskannereilla, turvaluokitelluilla näköjärjestelmillä ja voimarajoitetuilla robottitiloilla. Alueskannerit – laserpohjaiset turvalaitteet, jotka on asennettu lattiatasolle – määrittävät konfiguroitavia turvavyöhykkeitä robotin työskentelyalueella. Kun käyttäjä saapuu määritellylle alueelle, robotti laskee turvalliseen alennettuun nopeuteen (yleensä 250 mm/s tai alle, ISO/TS 15066 -standardin mukaan) sen sijaan, että se pysähtyisi kokonaan, mikä mahdollistaa rajoitetun ihmisen ja robotin rinnakkaiselon tarkastusta ja pieniä interventiotehtäviä varten ilman täydellistä tuotantopysähdystä. Täyspysäytys laukeaa silti, jos käyttäjä tunkeutuu aktiivisen keräilyalueen ympärillä olevalle sisäiselle suojavyöhykkeelle.

• Turvallisuusluokitus valvottu pysäytys (SRMS): Robotti pysähtyy ja pysyy asennossa, kun käyttäjä saapuu valvottavalle alueelle; tuotanto jatkuu automaattisesti, kun käyttäjä poistuu - manuaalista uudelleenkäynnistystä ei tarvita, mikä vähentää pääsytapahtuman seisokkiaikaa siirtoaikaan vyöhykkeen läpi
• Nopeuden ja erotuksen valvonta (SSM): Robotti vähentää jatkuvasti nopeutta käyttäjän lähestyessä, laskettuna reaaliajassa skannerin etäisyyden mittauksesta – lähin lähestymisetäisyys määrittää, hidastaako robotti hitaaseen nopeuteen, alempaan nopeuteen vai suojaavaan pysäytykseen.
• Tehon ja voiman rajoitus (PFL): Yhteistyörobottialustoille saatavilla oleva PFL rajoittaa voimaa, jota robottivarsi voi kohdistaa kosketukseen – sopii pienemmän hyötykuorman kaapelikelasovelluksiin, joissa kelan paino on yhteistyörobotin hyötykuorma-alueella (tyypillisesti jopa 16 kg nykyisissä yhteistyöalustoissa).
• Turva-PLC-integrointi: Kaikkia turvatoimintoja – alueskannerialueet, porttien lukitukset, hätäpysäytyspiirit ja robotin turvatulot – tulee hallita erillisen turva-PLC:n (SIL 2- tai PLE-luokitus) kautta tavallisen kone-PLC:n sijaan, jotta turvalogiikkaa ei voida vahingossa muuttaa reseptin tai ohjelman muutosten aikana.

Shanghai Yessjet Precise Machinery Co., Ltd. perustettiin vuonna 2002 Shanghaissa ja laajennettiin perustamalla Jiangsu Yessjet Precise Machinery Co., Ltd. Yixingiin vuonna 2017. Shanghai Yessjet Precise Machinery Co., Ltd. suunnittelee Robotic Palletizer -turvaarkkitehtuurit ISO 10218-2:n ja GB 11291.2 -asetelmavaatimusten mukaisesti. Turvavyöhykkeiden konfiguraatio, pääsytaajuusanalyysi ja uudelleenkäynnistysmenettelyn suunnittelu dokumentoidaan tehtaan hyväksymistestin aikana ja validoidaan paikan päällä käyttöönoton aikana. Näin varmistetaan, että asennettu turvallisuusarkkitehtuuri vastaa asiakkaan laitoksen todellista käyttäjän työnkulkua eikä suunnitteluvaiheessa oletettua teoreettista pääsymallia.
