Aktiivinen jännityksen hallinta sisään Moottoroidut lankakaapelin maksulaitteet : Miten se eroaa passiivisesta jarrutuksesta

Perusero moottoroidun ja passiivisen maksujärjestelmän välillä piilee siinä, kuinka takajännitys syntyy ja ylläpidetään purkamisprosessin aikana. Passiiviset järjestelmät – magneettiset jauhejarrut, kitkalevyjarrut tai mekaaniset vetomekanismit – kohdistavat kiinteän tai manuaalisesti säädettävän vastusmomentin puolan akseliin luottaen mekaaniseen vastukseen jännityksen luomiseksi langassa, kun sitä vetää alavirtaprosessi. Tämä lähestymistapa toimii riittävästi vakaan tilan olosuhteissa, mutta epäonnistuu ennustettavasti minkä tahansa tuotantoajon kahdella kriittisimmällä hetkellä: kiihdytys pysähdyksestä ja hidastus pysäyttämiseen. Kiihdytyksen aikana täysin raskaan kaapelikelan inertia tarkoittaa, että tavoitejännityksen ylläpitämiseen tarvittava jarrumomentti on huomattavasti suurempi kuin vakaan tilan ajon aikana – vakaan tilan jännitystä varten asetettu passiivinen jarru mahdollistaa löysän silmukan muodostumisen kiihdytyksen aikana, joka sitten katkeaa tai katkeaa, kun alavirran nopeus tasaantuu ja luo hienojakoisia johtimia. kokonaan.

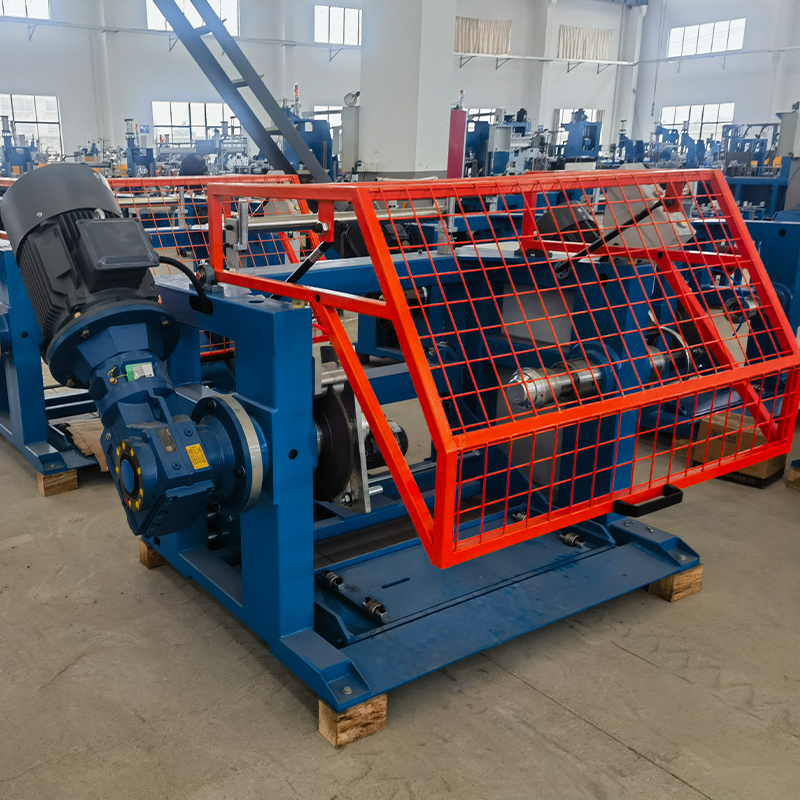

Moottoroidut lankakaapelin maksulaitteet ratkaisevat tämän ohjaamalla puolaa aktiivisesti kelaussuuntaan ohjatulla vääntömomentilla, joka kompensoi kelan hitautta kiihdytys- ja hidastusvaiheiden aikana. Käyttöjärjestelmä – tyypillisesti vektoriohjattu AC-moottori tai servokäyttö – vastaanottaa nopeusohjeen alavirtauslinjasta ja käyttää vääntömomenttikomentoa, joka on laskettu pitämään tanssirulla tavoiteasennossaan koko nopeusalueella. Kun alavirtalinja kiihtyy, moottoroitu hyötykäyttö lisää vääntömomenttiaan kaapelin purkamiseksi ennakoivasti sen sijaan, että odotettaisiin tanssijan putoavan ja ilmoittavan jännitysvajeesta. Tuloksena on jännitysprofiili, joka pysyy ±5 %:n sisällä asetuspisteestä koko kiihtyvyys- ja hidastuskäyrällä – hallintataso, jota passiiviset järjestelmät eivät pysty saavuttamaan halkaisijaltaan suurilla, suuren inertian kaapelikeloilla.

Shanghai Yessjet Precise Machinery Co., Ltd. integroi inertian kompensointialgoritmit moottoroidun lankakaapelin maksulaitteistonsa käyttökokoonpanoon, joka on kalibroitu kullekin asennukselle määritettyyn kelan todelliseen halkaisijaan ja painoalueeseen. Inertian kompensointiparametrit asetetaan käyttöönoton aikana kontrolloidulla kiihdytysramppitestillä, ja tuloksena oleva jännityksen vakaus varmistetaan tavoiteverhokäyrää vasten ennen linjan tuotantoa. Näin varmistetaan, että suorituskykyominaisuudet vastaavat prosessin vaatimuksia ensimmäisestä tuotantokierroksesta lähtien sen sijaan, että asiakkaan operaattorit vaatisivat laajennettua kokeilu- ja virhesäätöä.

Kelan halkaisijan kompensointi: miksi hyötyjännitys ajautuu ilman sitä

Kaapelikela, jota puretaan moottoroidulla kaapelin maksukoneella, muuttaa tehollista halkaisijaansa jatkuvasti koko ajon ajan – alkaen ulkokerroksen halkaisijasta ja pienentyen ytimen halkaisijaan, kun kaapelia kuluu. Tyypilliselle suurelle teollisuuskelalle tämä halkaisijan muutos voi edustaa suhdetta 3:1 - 5:1 täyteen ja tyhjään tilaan. Jos maksutaajuusmuuttaja ylläpitää vakio pyörimisnopeuden asetusarvoa sen sijaan, että se kompensoisi tätä halkaisijamuutosta, lineaarisen kaapelin lähtönopeus laskee suhteessa kelan tyhjentyessä, mikä pakottaa alavirran prosessin joko hyväksymään muuttuvan syöttönopeuden tai luottamaan akkupuskurin absorboimaan alijäämän. Suulakepuristuslinjoilla, joissa johtimen syöttönopeus vaikuttaa suoraan eristeen seinämän paksuuteen, kompensoimaton halkaisijamuutos tuloslaskelmassa johtaa seinämän paksuuden asteittaiseen kasvuun puolan tyhjentyessä – vika, joka kehittyy riittävän hitaasti läpäistäkseen alustavat laatutarkastukset, mutta epäonnistuu tilastollisessa näytteenotossa rullan pituudelta.

Oikea tekninen lähestymistapa on jatkuva puolan halkaisijan estimointi automaattisella nopeudenkorjauksella, jota sovelletaan hyötykäyttöön. Halkaisijaestimointi voidaan toteuttaa kolmella menetelmällä, joilla kullakin on erilaiset tarkkuusominaisuudet ja laitteistovaatimukset:

• Tanssijan aseman integrointi: Tanssijarullan siirtymä on integroitu ajan mittaan kulutetun kaapelin pituuden arvioimiseksi, mikä yhdistetään tunnettuun kelan geometriaan laskeakseen nykyisen käämin halkaisijan – tehokas tasaisille kelan geometrioille, mutta kerää virheitä, jos tanssijaa käytetään lähellä sen liikerajaa pitkiä aikoja
• Nopeussuhteen laskeminen: Maksupuolan kooderin nopeuden ja alavirran linjaanturin nopeuden välistä suhdetta käytetään tehollisen purkautumishalkaisijan laskemiseen reaaliajassa – tarkka ja itsekorjautuva, mutta vaatii luotettavan nopeussignaalin loppupään prosessista, joka synkronoidaan maksuohjaimeen.
• Suora optinen mittaus: Laseretäisyysanturi tai ultraäänianturi mittaa nykyisen kelan ulkohalkaisijan suoraan – suurin tarkkuusmenetelmä, joka ei riipu kertyneestä laskentavirheestä, mutta lisää anturin laitteistokustannuksia ja vaatii suojausta kaapelin pölyltä ja voiteluaineen saastumiselta mittauskentässä.

Käytännössä nopeussuhteen laskentamenetelmä tarjoaa suurimmalle osalle parhaan tasapainon tarkkuuden ja toteutuksen yksinkertaisuuden välillä Automaattinen lankakaapelin maksukone asennukset. Kompensoinnin päivitysnopeuden tulisi olla riittävä seuraamaan halkaisijamuutoksia yksittäisten käämityskerrosten välillä – tyypillisessä kaapelissa, jonka eristyshalkaisija on 1,5 mm 400 mm:n poikkileveydeltään kelalla, kukin kerros edustaa noin 0,003 mm:n halkaisijan muutosta, mikä edellyttää vähintään yhden laskutoimituksen päivittämistä kelan kierrosta kohti, jotta kompensointitarkkuus pysyy 0,5 prosentin sisällä todellisesta halkaisijasta.

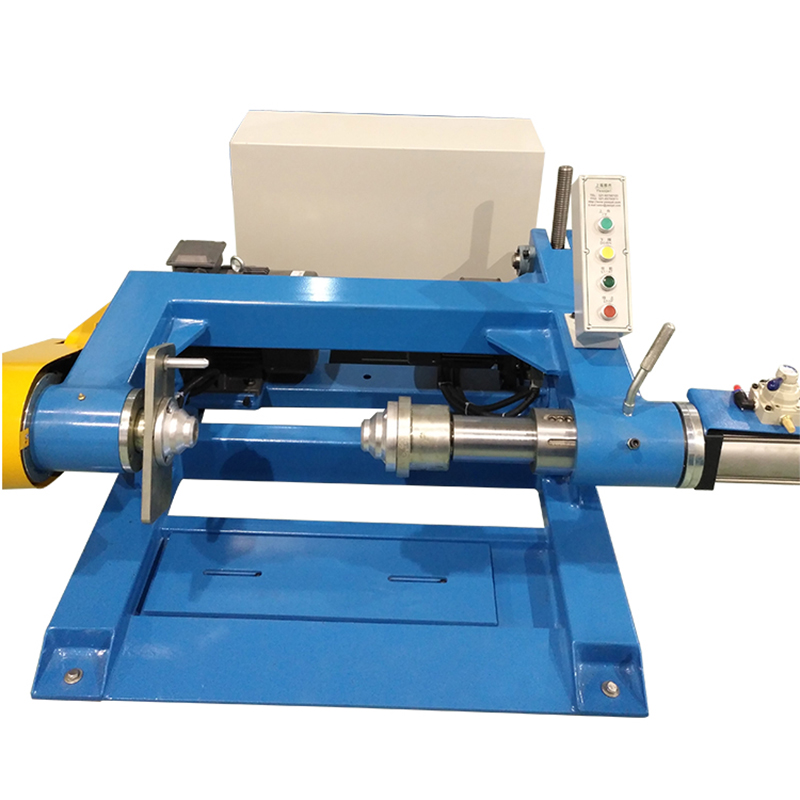

Kelan lataus ja kohdistus: mekaaniset tekijät, jotka määräävät jännityksen tasaisuuden

Moottoroidun kaapelin maksulaitteiston jännityksen epätasaisuus johtuu usein ohjausjärjestelmän ongelmista, kun todellinen perimmäinen syy on mekaaninen kohdistusvirhe puolan kiinnityskohdassa. Kela, joka on asennettu pyörimisakselillaan ei-suorassa maksusuuntaan nähden – jopa 1–2 astetta – luo sinimuotoisen jännitysvaihtelun käämitystaajuudella, kun kaapeli vetää vuorotellen laippapintaa kohti ja siitä poispäin kelauksen aikana. Tämä jännitysaalto näkyy tanssijarullassa rytmisenä värähtelynä, jota jännityksen säätösilmukka ei voi tukahduttaa, koska häiriötaajuus vastaa tai ylittää ohjaussilmukan kaistanleveyden. Tuloksena oleva jännityksen vaihtelu on tyypillisesti 8–15 % huipusta huippuun käämitaajuudella, eikä se vastaa PID-virityssäätöihin, jolloin käyttäjät päättelevät virheellisesti, että ohjausjärjestelmä on ongelman lähde.

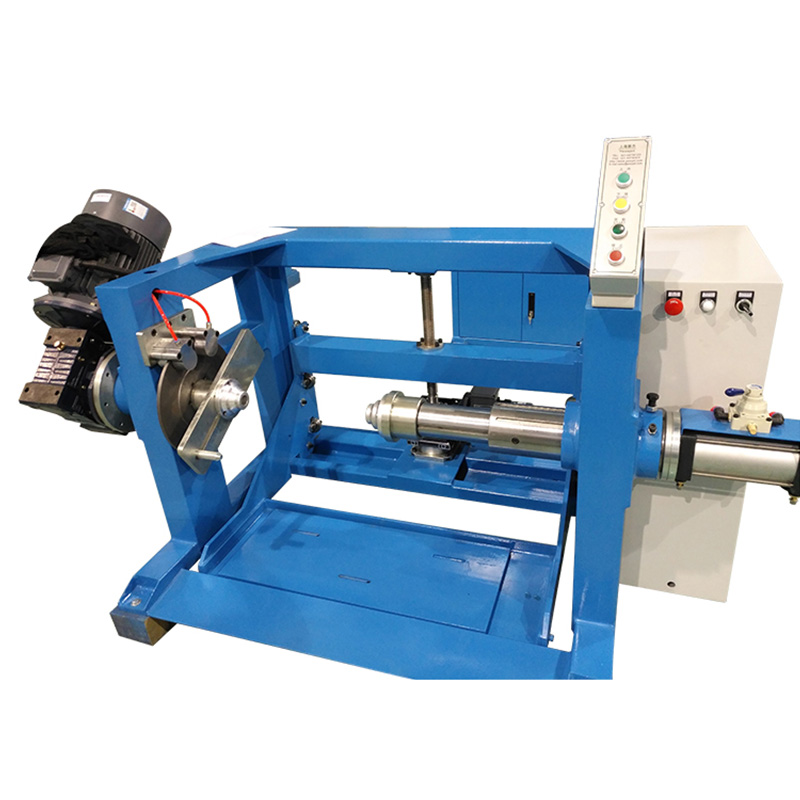

Kelan oikea kohdistus edellyttää sekä aksiaalista kohtisuoraa että puolan sivuttaista keskittämistä suhteessa maksusuuntaan. Aksiaalinen kohtisuora määräytyy voittokehyksen geometrialla ja puolan akselin laakerilohkon kohdistuksella – varmistetaan kelan laipan pintaa pitkin kulkevalla mittakellolla, kun akselia pyöritetään käsin. Sivuttaiskeskiöinti varmistaa, että kaapeli poistuu kelasta oikeassa kulmassa ensimmäistä ohjaussilmukkaa varten, minimoiden kulmakulman – rullan kaapelin ulostulokohdan ja ensimmäisen ohjaimen keskilinjan välisen kulman – joka tulee pitää alle 1,5 asteen laipan kulumisen ja reunan kulumisen estämiseksi uloimmissa kaapelikerroksissa.

Yleiset kelan kiinnitysvirheet ja niiden jännitysvaikutukset

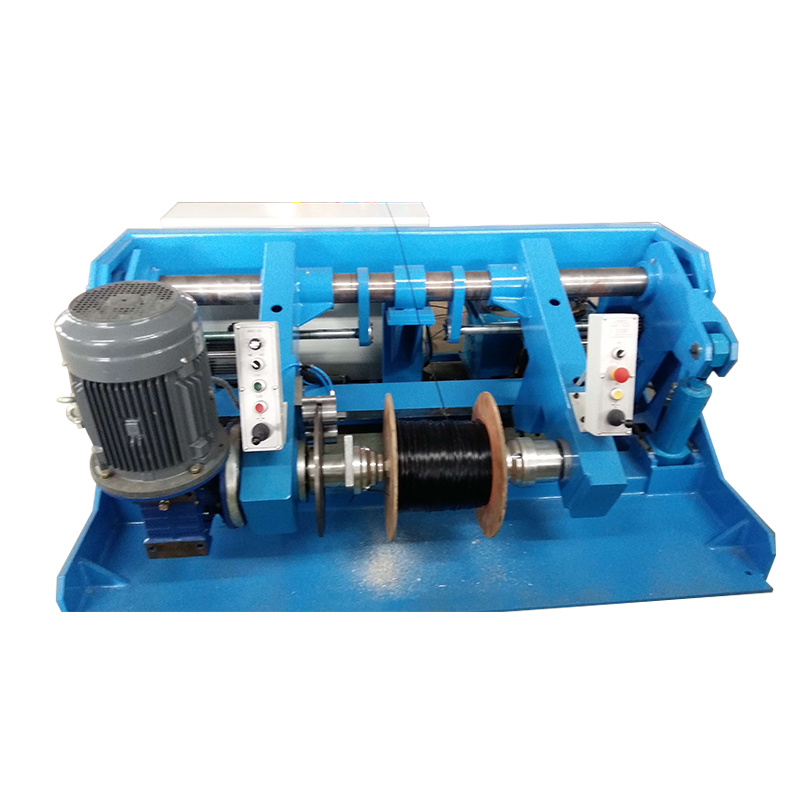

Kelan vaihtojakson suunnittelu: Minimoi seisokit tinkimättä jännityksen hallinnasta

Kelan vaihtotapahtuma – siirtyminen tyhjennetystä kelasta uuteen täyteen kelaan automaattisessa lankakaapelin maksukoneessa – on riskin suurin hetki maksujärjestelmän toimintasyklissä sekä tuotannon jatkuvuuden että jännityksen hallinnan näkökulmasta. Linjoilla, joissa ei ole erillistä rullan vaihtoakkua, alavirran prosessin on lopetettava kokonaan vaihtojakson ajaksi, joka manuaalisesti ladatussa järjestelmässä kestää tyypillisesti 3–8 minuuttia rullan painosta ja käsittelylaitteiden saatavuudesta riippuen. Jatkuvasti toimivassa suulakepuristuslinjassa jopa 3 minuutin pysäytys vaatii käynnistyksen tyhjennys- ja stabilointijakson, ennen kuin tuotteen laatu palaa vaatimuksiin – jolloin kokonaistuotannon hävikki rullan vaihtoa kohti on 8–15 minuuttia käyttökelpoista tuotantoa.

Lentävät liitosjärjestelmät – jotka yhdistävät tyhjentyneen puolan hännän uuden puolan johtoon, kun molemmat ovat liikkeessä – eliminoivat tämän tuotantohäviön, mutta vaativat täsmällistä ajoituksen koordinointia jatkotoimilaitteen, käyttölaitteen ja akkujärjestelmän välillä. Jatkos on tapahduttava, kun akku vapauttaa tallennetun kaapelin pituuden ylläpitääkseen alavirran linjan nopeutta tyhjentyneen kelan hetkellisen pysähtymisen aikana. Jos akun kapasiteetti ei riitä kattamaan koko jatkosjakson aikaa, alavirran prosessi kokee jännityksen putoamisen, joka saa ekstruusioristipään näkemään jännityksen hetkellisen pienenemisen – jolloin johtime voi mahdollisesti vaeltaa pois keskeltä suulakkeen sisällä ja tuottaa epäkeskisen eristeen pituuden, joka on romutettava.

• Akun mitoitus lentävää jatkoa varten: Akun iskunpituuden on tallennettava vähintään 1,5-kertainen kaapelin ulostulo suurimman odotetun jatkojakson aikana, ja ylimääräinen 50 % marginaali vastaa käyttäjän vasteajan ja jatkospään syklin vaihtelua tuotantoolosuhteissa.
• Takapään tunnistuksen luotettavuus: Optisten tai induktiivisten antureiden, jotka havaitsevat kelan lähes tyhjän tilan, täytyy laukaista liitoksen aloitussignaali riittävällä ennakkovaroitusajalla – yleensä kun kelalla on jäljellä 2–3 kaapelikerrosta – jotta akku voi rakentaa täyden tallennuskapasiteettinsa ennen jatkotapahtuman alkamista.
• Uuden kelan esikiihdytys: Uuden kelakäytön tulisi kiihdyttää tuoretta kelaa vastaamaan nykyistä siiman pintanopeutta ennen kuin jatkospuristin kytkeytyy – jatkossa paikallaan olevaan tai hitaasti liikkuvaan kelaan syntyy jännityspulssi, kun liitoskohta siirtyy vanhasta kelasta uuteen, mikä saattaa rikkoa jatkoliitoksen hienomittaisessa langassa.
• Jännitteen uudelleen stabilointi jatkoksen jälkeen: Jatkoksen jälkeen palautusjännityksen säätösilmukka vaatii uudelleenvakauttamisjakson, kun se siirtyy toimimasta vanhalla kelan inertiaominaisuuksilla uuteen täyteen kelaan – ohjausjärjestelmän tulisi soveltaa pehmeää siirtymää inertian kompensointiparametreihin välittömän askelmuutoksen sijaan ylityksen estämiseksi.

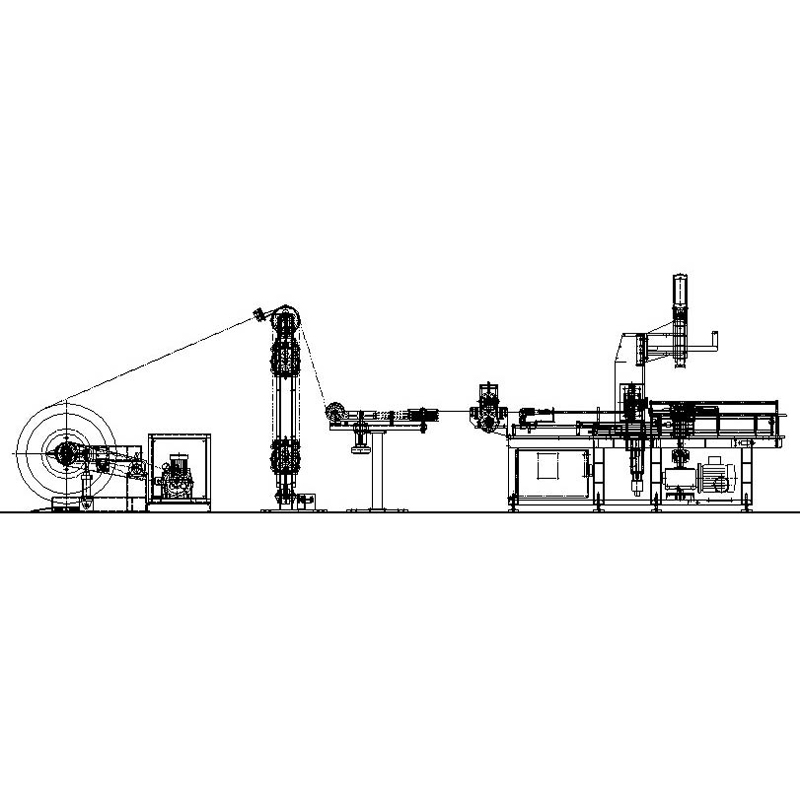

Moottoroidun kaapelin maksukoneen integrointi ekstruusiolinjan ohjausjärjestelmiin

Moottoroitu kaapelin maksukone, joka toimii erillisenä yksikkönä – omalla itsenäisellä kireyden asetusarvollaan ja tanssijan ohjaussilmukalla – aiheuttaa luontaisen ristiriidan suulakepuristuslinjan nostonopeuden ohjausjärjestelmän kanssa. Molemmat järjestelmät yrittävät säädellä kaapelin kireyttä omissa kohdissaan: ulostulo ylläpitää jännitystä johtimen sisääntulossa ja ulosveto säilyttää jännityksen eristetyssä kaapelin ulostulossa. Jos näitä kahta ohjaussilmukkaa ei koordinoida jaetun viestintälinkin kautta, ne voivat joutua ristiriitaiseen värähtelyyn, jossa voitto lisää jännitystä vasteena tanssijan pudotukseen, kun taas siirto vähentää samalla nopeutta vasteena jännityksen lisääntymiseen - luo jatkuvan edestakaisen vuorovaikutuksen, jota kumpikaan silmukka ei pysty ratkaisemaan itsenäisesti.

Oikea integrointitapa on hierarkkinen ohjausarkkitehtuuri, jossa ekstruusiolinjan isäntä-PLC tarjoaa nopeusohjeen moottoroituun lankakaapeliin perustuvalle maksulaitteistolle syöttösignaalina, jolloin maksutanssijan asennon ohjaussilmukka toimii trimmauksena päänopeusohjeen päällä eikä itsenäisenä nopeussäätimenä. Tässä kokoonpanossa maksutaajuusmuuttaja seuraa linjan nopeutta ennakoivasti myötäkytkentäsignaalin kautta, ja tanssijasilmukan tarvitsee vain korjata jäännösnopeuden epäsopivuus - vähentää ohjauskaistanleveyden vaatimusta ja eliminoida silmukan vuorovaikutuksen mahdollisuuden. Linjapää-PLC:n ja maksutaajuusmuuttajan välisen tiedonsiirtoyhteyden tulee käyttää determinististä kenttäväyläprotokollaa – PROFIBUS, EtherNet/IP tai PROFINET – ja sykliaika on alle 10 millisekuntia varmistaakseen, että myötäkytkentäsignaali toimitetaan riittävän ajoissa, jotta se on tehokas linjan kiihdytysramppien aikana.

Shanghaissa vuonna 2002 perustettu ja vuonna 2017 Yixingissä sijaitsevan Jiangsu Yessjet Precise Machinery Co., Ltd.:n kautta laajennettu Shanghai Yessjet Precise Machinery Co., Ltd. suunnittelee moottoroituja lankakaapelin maksulaitteita, joissa on natiivi integrointikyky ekstruusiolinjan S7-valmistuskaapeleiden valmistuksessa yleisimmin käytettyihin S7-sarjan ohjausalustoihin. ja iQ-R-sarja sekä Allen-Bradley ControlLogix. Palkkakäyttöliittymä on esikonfiguroitu hyväksymään master-nopeusohje asianmukaisen kenttäväyläprotokollan kautta, ja tanssijan trimmaussilmukan parametrit on tehtaalla asetettu vakaaksi käynnistyskonfiguraatioksi, jota käyttäjät voivat hienosäätää paikan päällä ilman taajuusmuuttajan ohjelmointiosaamista. Tämä integrointitapa vähentää uusien linja-asennusten käyttöönottoaikaa ja eliminoi ohjauksen vuorovaikutusongelmat, jotka ovat yleisiä, kun eri toimittajien maksulaitteita lisätään olemassa olevaan suulakepuristuslinjaan ilman ohjausarkkitehtuurin suunnittelua.

Jännitteen asetusarvon valinta eri johdinmateriaaleille ja mittareille

Oikean kireyden asetusarvon valitseminen automaattisella kaapelin maksukoneella ei tarkoita mukavan keskiarvon valitsemista koneen toiminta-alueella – se on materiaalikohtainen laskelma, joka tasapainottaa kolme kilpailevaa vaatimusta: riittävä jännitys ylläpitämään johtimen suoruutta ja estämään kelan pursua, riittävän alhainen jännitys välttääkseen johtimen venymisen ja johtimen venymisen estävän joustotason. suulakepuristussuutin. Kukin näistä vaatimuksista asettaa erilaisen rajoitteen hyväksyttävälle jännitysikkunalle, ja kaikkien kolmen rajoitteen leikkauskohta määrittää oikean toiminta-alueen tietylle johtimelle.

Johtimen venymä on kriittisin rajoite pienimittaisille ja erittäin puhtaille johtimille. Kun palautusjännitys ylittää johtimen suhteellisuusrajan – jännitystason, jonka alapuolella muodonmuutos on täysin kimmoisaa – tapahtuu pysyvää venymistä, mikä pienentää johtimen poikkileikkausalaa ja lisää sen resistanssia pituusyksikköä kohden. Happivapaiden kuparijohtimien (OFC) suhteellinen raja on pienempi kuin tavallisella elektrolyyttisesti sitkeällä (ETP) kuparilla, mikä tarkoittaa, että standardilangalle hyväksyttävät jännityksen asetusarvot voivat aiheuttaa mitattavaa venymää saman mittaisen OFC-johtimissa. Annetun johtimen jännitysraja newtoneina voidaan laskea suhteellisesta jännitysrajasta (yleensä 30–40 % myötörajasta konservatiivisella käyttömarginaalilla) kerrottuna johtimen poikkipinta-alalla – laskelma, joka tulisi suorittaa jokaiselle johtimen spesifikaatiolle sen sijaan, että oletetaan skaalautuvan lineaarisesti johtimen painon kanssa.

Nämä arvot ovat suunnittelun lähtökohtia, ja ne on verrattava tietyn johtimen toimittajan mekaanisiin ominaisuuksiin todellisen tuotantoerän osalta. Johtimien mekaaniset ominaisuudet vaihtelevat toimittajien ja saman toimittajan tuotantoerien välillä – erityisesti kierrejohtimissa, joissa yksittäiset langanvetoparametrit vaikuttavat lopullisen säikeen myötörajaan. Jännitysten validointiprotokollan laatiminen – mukaan lukien lyhyt koeajo ehdotetulla asetuspisteellä ja sen jälkeen näytteen pituuden resistanssimittaus metrillä – varmistaa, että käyttöjännitys on todellisen käsiteltävän materiaalin elastisella alueella sen sijaan, että luottaisi vain nimellisiin materiaalierittelyihin.
